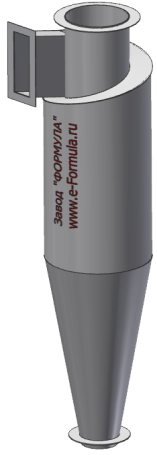

Циклон ЦН-15

Назначение циклона ЦН-15

Циклоны ЦН-15 предназначены для улавливания мелкой (𝛿50 = 8 мкм) сухой неслипающейся и неналипающей пыли после систем сушки или размола топлива парогенераторов, сжигающих твёрдое топливо в пылевидном состоянии, а так же при таких технологических процессах, как сушка, обжиг, агломерация, сжигание топлива и т.д., а также для очистки аспирационного воздуха.
Циклоны ЦН-15 применяются на предприятиях черной и цветной металлургии, химической и нефтянной промышленности, промышленности строительных материалов, в машиностроении, энергетике и так далее.
В зависимости от требований предъявляемых к очистке газов, от свойств и дисперсного состава частиц, циклоны ЦН могут применяться самостоятельно или использоваться в качестве аппаратов в первой или второй ступени очистки в сочетании с другими газоочистительными аппаратами.
Эффективность очистки циклонами ЦН-15 зависит от диаметра. При увеличении диаметра циклона уменьшается центробежная сила, а следовательно, и эффективность очистки.
В обычном исполнении не допустимо применение в условиях взрывоопасных и токсичных сред.
Изготавливаются в одиночном и групповом исполнении с левым и правым вращением газового потока.
При работе циклонов должна быть обеспечена непрерывная выгрузка уловленной пыли, при этом уровень пыли в бункерах должен быть не выше плоскости отстоящей от крышки бункера на 0,5 диаметра циклона.
При установке циклона вне помещения после вентилятора ( работа на нагнетание ) требуется ЗОНТ для предотвращения попадания осадков в систему.
При установке циклона до вентилятора (работа на разряжение ) требуется УЛИТКА-РАСКРУЧИВАТЕЛЬ для уменьшения нагрузки на вентилятор и гидравлического сопротивления системы в целом.

Схемы включения циклонов ЦН-15 в системы аспирации

Схема 1, Схема 2, Схема 3 и Схема 6


Степень отчистки группового циклона ЦН-15 выше степени отчистки одиночного циклона той же производительности, но его гидравлическое сопротивление так же несколько выше.
Δpопт, Па (при tг = +20ºС) = 1176
ζц(КГС) = 160

Основные характеристики циклонов ЦН-15


Наименование Производи- тельность м3/час Диаметр, мм Высота, мм Коэфф. гидравлического сопротивления ζц(КГС) Скорость Vц, м/с Скорость Vвх, м/с Масса не более, кг Подробнее Чертёж
ЦН-15-200 280 - 450 200 921 160 3,5 16,0 12 Подробнее Чертёж ЦН-15-200
Паспорт ЦН-15-200
ЦН-15-250 560 - 770 250 1140 160 3,5 16,0 17 Подробнее Чертёж ЦН-15-250
Паспорт ЦН-15-250
ЦН-15-300 830 - 955 300 1370 160 3,5 16,0 40 Подробнее Чертёж ЦН-15-300
Паспорт ЦН-15-300
ЦН-15-400 1450 - 1690 400 1825 160 3,5 16,0 72 Подробнее Чертёж ЦН-15-400
Паспорт ЦН-15-400
ЦН-15-450 1835 - 2140 450 2055 160 3,5 16,0 90 Подробнее Чертёж ЦН-15-450
Паспорт ЦН-15-450
ЦН-15-500 2270 - 2645 450 2280 160 3,5 16,0 112 Подробнее Чертёж ЦН-15-500
Паспорт ЦН-15-500
ЦН-15-550 2740 - 3200 450 2510 160 3,5 16,0 136 Подробнее Чертёж ЦН-15-550
Паспорт ЦН-15-550
ЦН-15-600 3260 - 3810 600 2740 160 3,5 16,0 162 Подробнее Чертёж ЦН-15-600
Паспорт ЦН-15-600
ЦН-15-650 3825 - 4460 650 2965 160 3,5 16,0 190 Подробнее Чертёж ЦН-15-650
Паспорт ЦН-15-650
ЦН-15-700 4400 - 5180 700 3195 160 3,5 16,0 220 Подробнее Чертёж ЦН-15-700
Паспорт ЦН-15-700
ЦН-15-750 5100 - 5950 750 3420 160 3,5 16,0 253 Подробнее Чертёж ЦН-15-750
Паспорт ЦН-15-750
ЦН-15-800 5800 - 6740 800 3650 160 3,5 16,0 288 Подробнее Чертёж ЦН-15-800
Паспорт ЦН-15-800
ЦН-15-900 5700 - 9200 900 4110 160 3,5 16,0 364 Подробнее Чертёж ЦН-15-900
Паспорт ЦН-15-900
ЦН-15-1000 7100 - 11300 1000 4560 160 3,5 16,0 450 Подробнее Чертёж ЦН-15-1000
Паспорт ЦН-15-1000
ЦН-15-1200 10200 - 16200 1200 5480 160 3,5 16,0 647 Подробнее Чертёж ЦН-15-1200
Паспорт ЦН-15-1200
ЦН-15-1400 13900 - 22200 1400 6390 160 3,5 16,0 881 Подробнее Чертёж ЦН-15-1400
Паспорт ЦН-15-1400
ЦН-15-1600 22350 - 35750 1600 7300 160 3,5 16,0 930 Подробнее Чертёж ЦН-15-1600
Паспорт ЦН-15-1600
ЦН-15-1800 22350 - 35750 1800 8250 160 3,5 16,0 1172 Подробнее Чертёж ЦН-15-1800
Паспорт ЦН-15-1800
ЦН-15-2000 22350 - 35750 2000 9150 160 3,5 16,0 1450 Подробнее Чертёж ЦН-15-2000
Паспорт ЦН-15-2000

!!!Возможно изготовление других диаметров циклонов с шагом 50 мм

Заслонка шиберная ручная ЗШР
Зонт для циклона
от осадков
Заслонка шиберная ручная ЗШР
Заслонка шиберная
ручная ЗШР
Герметичный роторный <br />питатель ГРП
Герметичный роторный
питатель ГРП
Затвор поворотный <br />дисковый
Затвор поворотный
дисковый
Лопастной датчик уровня сыпучих веществ
Лопастной датчик
уровня сыпучих

Групповые исполнения Циклона ЦН-15

ЦН-15х1УП одиночный циклон с улиткой на бункере
ЦН-15х2УП, ЦН-15х2СП - Группа из двух циклонов на общем бункере
ЦН-15х4УП, ЦН-15х4СП - Группа из четырех циклонов на общем бункере
ЦН-15х6УП, ЦН-15х6СП - Группа из шести циклонов на общем бункере
ЦН-15х8УП, ЦН-15х8СП - Группа из восьми циклонов на общем бункере


Циклон ЦН-15 х1УП
Циклон
ЦН15 х1УП
Циклон ЦН-15 х2УП
Циклон
ЦН15 х2УП
Циклон ЦН-15 х4УП
Циклон
ЦН15 х4УП
Циклон ЦН-15 х6УП
Циклон
ЦН15 х6УП
Циклон ЦН-15 х8УП
Циклон
ЦН15 х8УП
Циклон ЦН-15 х2CП
Циклон
ЦН15 х2CП
Циклон ЦН-15 х4CП
Циклон
ЦН15 х4CП
Циклон ЦН-15 х6CП
Циклон
ЦН15 х6CП
Циклон ЦН-15 х4CП
Циклон
ЦН15 х8CП
