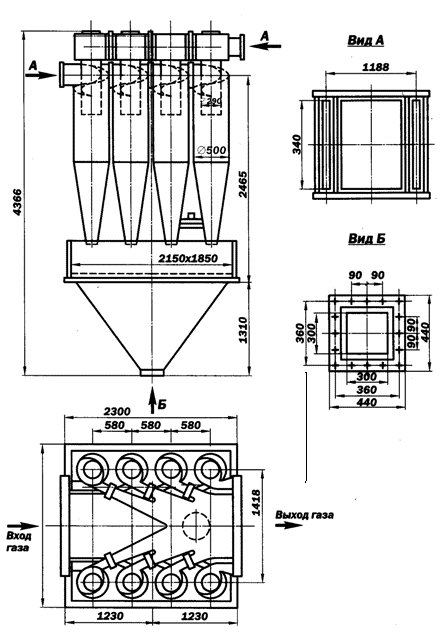

Групповой циклон ЦН-15 х 8УП с раскручивателями-улитками и пирамидальным бункером устанавливается перед пылевым вентилятором и предназначен для сухой очистки воздуха и газов, выделяющихся при некоторых технологических процессах, связанных с сушкой, обжигом, агломерацией, сжиганием топлива и т.д., а также очистки аспирационного воздуха.
Групповой циклон ЦН-15 х 8УП применяется на предприятиях черной и цветной металлургии, химической, нефтяной, машиностроительной промышленности, энергетики, производства строительных материалов и т.д.
Степень отчистки группового циклона выше степени отчистки одиночного циклона той же производительности, но его гидравлическое сопротивление так же несколько выше.
Групповой циклон ЦН-15 х 8УП не предназначен для работы в условиях взрывоопасных сред.
Не рекомендуется применение Группового циклона ЦН-15 х 8УП для улавливания сильнослипающихся пылей, особенно при малых диаметрах циклонов.
от осадков
ручная ЗШР
питатель ГРП
дисковый
уровня сыпучих
Прайс Лист
| Типоразмер | Производи-тельность по воздуху, куб.м/час | Габаритные размеры | Масса, кг | ||
|---|---|---|---|---|---|
| Длина, мм | Ширина, мм | Высота, мм | |||
| ЦН-15-500х8УП | 18100 - 21100 | 2650 | 2330 | 5715 | 3040 |
| ЦН-15-750х8УП | 40800 - 47600 | 3790 | 3722 | 8260 | 6570 |
| ЦН-15-800х8УП | 46500 - 54100 | 4000 | 4000 | 8550 | 7380 |
Подробные характеристики групповых циклонов серии ЦН-15 х8УП
| Наименование | Производи-тельность м3/час | Длина, мм | Ширина, мм | Высота, мм | Коэфф. гидравлического сопротивления ζц(КГС) | Скорость Vц, м/с | Скорость Vвх, м/с | Масса не более, кг | Объём бункера, м3 | Подробнее | Чертёж |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ЦН-15-400х8УП | 12560 | 1950 | 1650 | 3650 | 160 | 3,5 | 16,0 | 900 | 2,0 | Подробнее | Чертёж ЦН-15-400х8УП Паспорт ЦН-15-400х8УП |
| ЦН-15-1600х8УП | 204000 | 7100 | 5950 | 14400 | 175 | 3,5 | 16,0 | 26300 (s4) | 85,0 | Подробнее | Чертёж ЦН-15-1600х8УП Паспорт ЦН-15-1600х8УП |
Возможно изготовление других диаметров циклонов с шагом 50 мм
