Циклон ЦН-15 х УП с с раскручивателем-улиткой и пирамидальным бункером устанавливается до пылевого вентилятора и предназначен для сухой очистки воздуха и газов, выделяющихся при некоторых технологических процессах, связанных с сушкой, обжигом, агломерацией, сжиганием топлива и т.д., а также очистки аспирационного воздуха.
Групповой циклон ЦН-15 х УП применяется на предприятиях черной и цветной металлургии, химической, нефтяной, машиностроительной промышленности, энергетики, производства строительных материалов и т.д.
Степень отчистки группового циклона выше степени отчистки одиночного циклона той же производительности, но его гидравлическое сопротивление так же несколько выше.
Групповой циклон ЦН-15 х УП не предназначен для работы в условиях взрывоопасных сред.
Не рекомендуется применение Группового циклона ЦН-15 х УП для улавливания сильнослипающихся пылей, особенно при малых диаметрах циклонов.
от осадков
ручная ЗШР
питатель ГРП
дисковый
уровня сыпучих

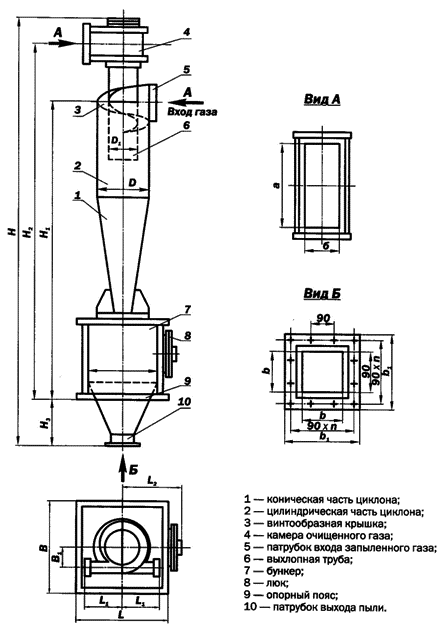

2. Технические характеристики и габаритные размеры
| Наименование | Производи-тельность м3/час | Длина, мм | Ширина, мм | Высота, мм | Коэфф. гидравлического сопротивления ζц(КГС) | Скорость Vц, м/с | Скорость Vвх, м/с | Масса не более, кг | Объём бункера, м3 | Подробнее | Чертёж |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ЦН-15-300х1УП | 830 - 955 | 700 | 700 | 2500 | 160 | 3,5 | 16,0 | 170 | 0,2 | Подробнее | Чертёж ЦН-15-300х1УП Паспорт ЦН-15-300х1УП |
| ЦН-15-400х1УП | 1450 - 1690 | 700 | 700 | 3000 | 160 | 3,5 | 16,0 | 260 s=2 | 0,2 | Подробнее | Чертёж ЦН-15-400х1УП Паспорт ЦН-15-400х1УП |
| ЦН-15-450х1УП | 1835 - 2140 | 800 | 800 | 3350 | 160 | 3,5 | 16,0 | 315 s=3 | 0,2 | Подробнее | Чертёж ЦН-15-450х1УП Паспорт ЦН-15-450х1УП |
| ЦН-15-500х1УП | 2270 - 2645 | 800 | 800 | 3665 | 160 | 3,5 | 16,0 | 370 s=3 | 0,25 | Подробнее | Чертёж ЦН-15-500х1УП Паспорт ЦН-15-500х1УП |
| ЦН-15-550х1УП | 2740 - 3200 | 930 | 930 | 4025 | 160 | 3,5 | 16,0 | 435 s=3 | 0,25 | Подробнее | Чертёж ЦН-15-550х1УП Паспорт ЦН-15-550х1УП |
| ЦН-15-600х1УП | 3260 - 3810 | 930 | 930 | 4385 | 160 | 3,5 | 16,0 | 500 s=3 | 0,35 | Подробнее | Чертёж ЦН-15-600х1УП Паспорт ЦН-15-600х1УП |
| ЦН-15-650х1УП | 3825 - 4460 | 1035 | 1035 | 4735 | 160 | 3,5 | 16,0 | 575 s=3 | 0,35 | Подробнее | Чертёж ЦН-15-650х1УП Паспорт ЦН-15-650х1УП |
| ЦН-15-700х1УП | 4400 - 5180 | 1035 | 1035 | 5090 | 160 | 3,5 | 16,0 | 650 s=3 | 0,5 | Подробнее | Чертёж ЦН-15-700х1УП Паспорт ЦН-15-700х1УП |
| ЦН-15-750х1УП | 5100 - 5950 | 1150 | 1150 | 5400 | 160 | 3,5 | 16,0 | 725 s=3 | 0,5 | Подробнее | Чертёж ЦН-15-750х1УП Паспорт ЦН-15-750х1УП |
| ЦН-15-800х1УП | 5800 - 6740 | 1150 | 1150 | 5705 | 160 | 3,5 | 16,0 | 800 s=3 | 0,6 | Подробнее | Чертёж ЦН-15-800х1УП Паспорт ЦН-15-800х1УП |
| ЦН-15-900х1УП | 6700 - 9200 | 1250 | 1250 | 6350 | 160 | 3,5 | 16,0 | 980 s=3 | 1,4 | Подробнее | Чертёж ЦН-15-900х1УП Паспорт ЦН-15-900х1УП |
| ЦН-15-1000х1УП | 7100 - 11300 | 1350 | 1350 | 6950 | 160 | 3,5 | 16,0 | 1170 s=3 | 0,75 | Подробнее | Чертёж ЦН-15-1000х1УП Паспорт ЦН-15-1000х1УП |
| ЦН-15-1200х1УП | 10200 - 16200 | 1550 | 1550 | 8250 | 160 | 3,5 | 16,0 | 1600 s=3 | 1,1 | Подробнее | Чертёж ЦН-15-1200х1УП Паспорт ЦН-15-1200х1УП |
| ЦН-15-1400х1УП | 13900 - 16200 | 1550 | 1550 | 8250 | 160 | 3,5 | 16,0 | 1600 s=3 | 1,1 | Подробнее | Чертёж ЦН-15-1400х1УП Паспорт ЦН-15-1400х1УП |
