ЗОНТ, УЛИТКА
Выходные устройства циклонов и воздуховодов.
ЗОНТ вентиляционный ; Улитка
-Раскручиватель

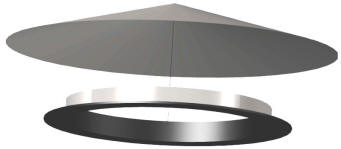

При установке циклона вне помещения для предотвращения попадания осадков в систему аспирации и при установке вентилятора до циклона устанавливается ЗОНТ вентиляционный круглый.
Стандартные типоразмеры вентиляционных зонтов соответствуют диаметрам выходных патрубков воздуховодов.
Зонт имеет фланцевое соединение для простого монтажа на воздуховодах системы аспирации.
Зонты изготавливаются из стального листа толщиной от 1,5 мм с последующей грунтовкой и окраской атмосферостойкой эмалью.
Приобретая зонт у нас, вы гарантированно попадёте по отверстиям во все фланцевые элементы аспирации соответствующего диаметра, приобретенные у нас, без дополнительных подгонок.
При установке вентилятора после циклона для уменьшения нагрузки на вентилятор и гидравлического сопротивления системы ставится УЛИТКА
Вращение потока в выхлопной трубе, если не уменьшать на выходе из циклона ее диаметра, продолжается на расстоянии 20 и более диаметров циклона. Если же диаметр выхлопной трубы уменьшить, то гидравлическое сопротивление резко возрастает. Поэтому, когда циклон располагается не на конце нагнетающей ветви или устанавливается на всасывающей стороне вентилятора, следует не сужать выхлопную трубу, а предусматривать на ней раскручивающую улитку
ОСНОВНЫЕ МАССО-ГАБАРИТНЫЕ ПАРАМЕТРЫ ЗОНТОВ ЗТ
| Типоразмер по диаметру циклона | Габаритные размеры* | Масса, кг | ||
|---|---|---|---|---|
| Диаметр, мм | Высота зонта, мм | Высота опор, мм | ||
| ЗТ-300 | 350 | 55 | 90 | 4 |
| ЗТ-400 | 450 | 75 | 120 | 6 |
| ЗТ-500 | 565 | 90 | 150 | 10 |
| ЗТ-600 | 680 | 110 | 180 | 13 |
| ЗТ-700 | 800 | 130 | 210 | 15 |
| ЗТ-800 | 900 | 150 | 240 | 19 |
| ЗТ-900 | 1020 | 165 | 270 | 22 |
| ЗТ-1000 | 1130 | 185 | 300 | 31 |
| ЗТ-1100 | 1250 | 200 | 330 | 37 |
| ЗТ-1200 | 1360 | 220 | 360 | 42 |
| ЗТ-1400 | 1590 | 260 | 420 | 54 |
| ЗТ-1600 | 1815 | 300 | 480 | 68 |
| ЗТ-1800 | 2040 | 330 | 540 | 83 |
| ЗТ-2000 | 2270 | 365 | 600 | 99 |
от осадков
ручная ЗШР
питатель ГРП
дисковый
уровня сыпучих
ОСНОВНЫЕ МАССО-ГАБАРИТНЫЕ ПАРАМЕТРЫ УЛИТОК-РАСКРУЧИВАТЕЛЕЙ
| Типоразмер по диаметру циклона | Габаритные размеры* | Масса, кг | |
|---|---|---|---|
| Диаметр улитки, мм | Высота улитки, мм | ||
| УТ-300 | 300 | 206 | 6 |
| УТ-400 | 400 | 274 | 10 |
| УТ-500 | 500 | 340 | 16,5 |
| УТ-600 | 600 | 406 | 23,7 |
| УТ-700 | 700 | 470 | 32,2 |
| УТ-800 | 800 | 540 | 42,1 |
| УТ-900 | 900 | 605 | 53,2 |
| УТ-1000 | 1000 | 670 | 65,6 |
| УТ-1100 | 1100 | 726 | 78,8 |
| УТ-1200 | 1200 | 802 | 94,4 |
| УТ-1400 | 1400 | 934 | 128,3 |
| УТ-1600 | 1600 | 1060 | 167,2 |
| УТ-1800 | 1800 | 1190 | 211,3 |
| УТ-2000 | 2000 | 1320 | 260,7 |
