Вентилятор пылевой ВЦП 7-40 ( ВР 140-40 )

Вентилятор пылевой ВЦП 7-40 ( ВР 140-40 )

Вентиляторы пылевые ВЦП производитель Завод технологического оборудования "ФОРМУЛА"

Общие сведения

Назначение пылевых вентиляторов

Вентиляторы пылевые - Завод "ФОРМУЛА" Вентилятор пылевой ВЦП предназначен для перемещения невзрывоопасных неабразивных пылегазовоздушных смесей с температурой не выше 80°С с содержанием пыли и других механических твердых примесей в количестве не более 1 кг/м3 при отсутствии липких веществ и волокнистых материалов.

Пылевые вентиляторы ВЦП 7 40 применяются в системах вентиляции: для работы в системах пылеочистных установок, пневмотранспорта, для удаления древесной и металлической пыли и стружки от деревообрабатывающих и металлообрабатывающих станков, а также при обработке керамических изделий, транспортировке зерна и его отходов, хлопка, шерсти и т. д.

Основные варианты изготовления вентилятора ВЦП :

Без маркировки - Общепромышленное исполнение, материал - углеродистая сталь
К1 - Коррозионностойкое исполнение, материал – нержавеющая сталь
В1 - Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВК1 - Взрывозащищенное исполнение из разнородных металлов, коррозионностойкое, материал – нержавеющая сталь, латунь

Условия эксплуатации

Эксплуатация пылевых вентиляторов рекомендована в зонах с умеренным либо тропическим климатом, 2-3-я категории размещения. Монтаж по 1-й категории допустим при условии эффективной защиты от внешних воздействий электродвигателя устанавливаемого прибора.
Температура внешней среды: допустимый диапазон +40…-40 град.

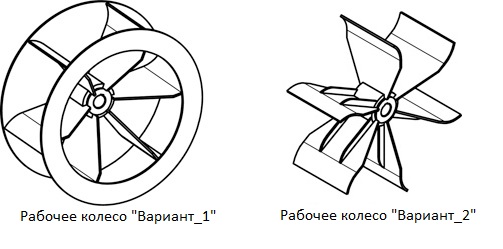

Варианты изготовления рабочих колес пылевых вентиляторов ВЦП 7-40 ( ВР 140-40 ):

Рабочие колеса ВЦП 7-40 - варианты исполнения

Вентиляторы пылевые ВЦП 7-40 с колесом "Вариант-1" применяются для перемещения пылевоздушной смеси без содержания волокнистых веществ (перемещение пыли, стружки, транспортирование зерна и т.п.).

Вентиляторы пылевые ВЦП 7-40 с колесом "Вариант-2" применяются для перемещения пылевоздушной среды с небольшим содержанием волокнистых веществ (хлопок, шерсть и т.п.)

По умолчанию в комплект поставки входит:

- Вентилятор;
- Паспорт;
- Сертификат;

Дополнительно можно заказть:

Блок управления вентилятором;
Частотный преобразователь;
Устройство плавного пуска;
Виброизоляторы;
Гибкие вставки;

Габаритные и присоединительные размеры ИСП.1

Габаритные и присоединительные размеры ИСП.5

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Вентилятор ВЦП 7-40 ( ВР 140-40 ) Двигатель Мощность, кВт Частота вращения, об/мин Произво-дительность, тыс. м.куб/час Полное давление, Па Масса не более, кг Вибро-изолятор* Кол-во
№2,5 (исп.1) 5А80МА2 1,5 2800 1,2 900 23 ДО38 4
5А80МВ2 2,2 2850 1,25 950 24,5 ДО38 4
№3,15 (исп.1) 5А80МА2 1,5 2800 2,0 1250 32 ДО39 4
5А80МВ2 2,2 2800 2,2 1500 36 ДО39 4
АИР100S2 4 2850 2,4 1550 38 ДО39 4
№4 (исп.1) АИР100S2 4 2800 4,2 2300 54 ДО39 4
АИР100SL2 5,5 2800 3,0-5,8 2500 65 ДО39 4
№5 (исп.5) АИР112М4 5,5 1810 2,7-6,2 1600-1220 280 ДО42 5
АИР112М4 5,5 2030 3,0-5,2 2000-1840 282 ДО42 5
АИР132S4 7,5 2030 3,0-7,3 2000-1600 300 ДО42 5
АИР132S4 7,5 2285 3,4-5,8 2550-2350 305 ДО42 5
АИР132М4 11 2285 3,4-8,0 2550-2000 330 ДО42 5
АИР132М4 11 2575 3,7-7,2 3250-2700 335 ДО42 5
АИР160S4 15 2575 3,7-9,0 3250-2450 380 ДО42 5
№6,3 (исп.5) АИР132М4 11 1615 6,3-10,5 2100-1800 390 ДО43 5
АИР160S4 15 1810 7,0-11,0 2600-2300 455 ДО43 5
АИР160M4 18,5 1810 7,0-13,5 2600-2100 470 ДО43 5
АИР160M4 18,5 2040 8,0-10,4 3300-3100 470 ДО43 5
АИР180S4 22 2040 8,0-13,2 3300-2900 495 ДО43 5
№8 (исп.5) АИР160M4 18,5 1450 8,0-16,0 2600-2200 650 ДО43 6
АИР180S4 22 1450 8,0-19,0 2600-2900 675 ДО43 6
АИР180S4 22 1615 8,7-14,0 3200-2900 680 ДО43 6
АИР180M4 30 1615 8,7-22,0 3200-2450 700 ДО43 6
АИР180M4 30 1810 10,0-15,5 4000-3600 712 ДО43 6
АИР200М4 37 1615 8,7-22,5 3200-2350 745 ДО43 6
АИР200M4 37 1810 10,0-20,0 4000-3400 755 ДО43 6
АИР200L4 45 1615 10,0-22,0 3200-2250 780 ДО43 6
АИР200L4 45 1810 10,0-25,0 4000-2900 780 ДО43 6
№10 (исп.1) 160M8 11 750 9,0 - 24,5 780 - 1100 430 ДО-44 8
200М6 22 1000 12,6 - 32,8 1400 - 2000 590 ДО-44 8
250S4 75 1500 18,0 - 46,0 3700 - 4500 730 ДО-44 8
* Поставляются дополнительно
Габаритные и присоединительные размеры ИСП.1


ВЦП 7-40 ( ВР 140-40 ) пылевой вентилятор присоединительная схема

ВЦП 7-40 ( ВР 140-40 ) пылевой вентилятор присоединительная схема

№ вент. A, мм A1, мм A2, мм C, мм C1, мм C2, мм C3, мм C4, мм D, мм D1, мм L, мм T1, мм T2, мм
2.5 163 130 130 258 220 282 80 80 140 170 465 209 186
3.15 205 168 150 293 256 348 80 80 215 245 570 254 221
4 175 320 285 480 415 590 -- -- 262 294 795 320 285
5 250 200 200 540 390 638 -- -- 350 390 950 342 342
6.3 315 300 300 591 502 810 -- -- 440 500 1040 418 418
8 400 400 400 766 730 922 -- -- 560 610 1345 520 520
10 600 600 600 875 1040 1100 -- -- 700 745 1590 660 660
№ вент. a1, мм a2, мм d, мм d1, мм h, мм n, шт n1, мм n3, мм n4, мм t1, мм t2, мм l, мм
2.5 175 150 7 7 300 8 12 2 2 65 65 106
3.15 221 189 7 7 400 8 8 1 1 168 150 132
4 276 236 7 7 400 8 12 3 3 105 95 171
5 300 300 11 11 500 8 12 2 2 100 100 250
6.3 378 378 11 11 670 8 16 3 3 100 100 25
8 480 480 11 11 750 12 20 4 4 100 100 388
10 610 610 11 11 1035 16 28 6 6 100 100 408

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ, ЗАВИСЯЩИЕ ОТ ПОЛОЖЕНИЯ КОРПУСА ВЕНТИЛЯТОРОВ ВЦП 7-40 ДЛЯ 1-го ИСПОЛНЕНИЯ

№ вент. Пр 0° Пр 45° Пр 90°
B, мм b, мм H, мм B, мм b, мм H, мм B, мм b, мм H, мм
2.5 468 191 183 412 175 326 405 222 277
3.15 596 248 243 530 230 418 526 283 348
4 611 256 243 542 242 422 528 286 355
5 773 333 333 700 315 547 701 368 440
6.3 978 423 401 887 402 676 866 465 555
8 1201 524 500 1109 494 833 1084 584 677
10 1665 710 615 1520 660 1110 1424 810 955
№ вент. Пр 135° Пр 270° Пр 315°
B, мм b, мм H, мм B, мм b, мм H, мм B, мм b, мм H, мм
2.5 532 206 237 405 222 191 532 206 175
3.15 683 265 300 526 283 248 683 265 230
4 693 271 300 528 286 256 693 271 242
5 897 350 385 701 368 333 897 350 315
6.3 1120 444 486 866 465 423 1120 444 402
8 1387 554 614 1084 584 524 1387 554 494
10 1870 760 860 1424 810 710 1870 760 660

ВЦП 7-40 ( ВР 140-40 ) пылевой вентилятор положение корпуса вентилятора

Габаритные и присоединительные размеры ИСП.5

Схема расположения отверстий ВЦП 7-40

№ вент. A, мм A1, мм A2, мм C, мм C1, мм C2, мм C3, мм D, мм D1, мм L, мм T1, мм T2, мм
4 175 320 285 531 677 660 -- 262 294 840 320 285
5 250 200 200 563 698 410 570 350 390 931 342 342
6.3 315 300 300 615 825 352 662 440 500 1036 418 418
8 400 400 400 679 942 500 834 560 610 1100 520 520
10 600 600 600 864 1199 789 801 700 745 1392 660 660
12.5 750 750 750 987 1460 880 1088 875 925 1650 925 925
№ вент. a1, мм a2, мм d, мм d1, мм d2, мм h, мм n, шт n1, мм n3, мм n4, мм t1, мм t2, мм l, мм
4 276 236 7 7 14 400 8 12 3 3 105 95 171
5 300 300 11 11 16 500 9 12 2 2 100 100 250
6.3 378 378 11 11 14 670 8 16 3 3 100 100 303
8 480 480 11 11 14 750 12 20 4 4 100 100 388
10 610 610 11 11 16 1035 16 28 6 6 100 100 408
12.5 875 875 11 11 20 1330 16 28 6 6 125 541 388

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ, ЗАВИСЯЩИЕ ОТ ПОЛОЖЕНИЯ КОРПУСА ВЕНТИЛЯТОРОВ ВЦП 7-40 ДЛЯ 5-го ИСПОЛНЕНИЯ

№ вент. Пр 0° Пр 45° Пр 90°
B, мм b, мм H, мм B, мм b, мм H, мм B, мм b, мм H, мм
4 875 355 243 820 300 422 805 286 355
5 1237 440 333 1182 385 547 1165 368 440
6.3 1411 555 401 1342 486 676 1321 465 555
8 1896 678 500 1833 614 833 1802 584 677
10 2419 955 615 2324 860 1110 2274 810 955
12.5 2847 1238 765 2729 1120 1416 2657 1048 1238
№ вент. Пр 135° Пр 270° Пр 315°
B, мм b, мм H, мм B, мм b, мм H, мм B, мм b, мм H, мм
4 791 271 300 763 243 256 942 422 242
5 1147 350 385 1130 333 333 1344 547 315
6.3 1300 444 486 1257 401 423 1532 676 402
8 1772 554 614 1718 500 524 2051 833 494
10 2224 760 860 2079 615 710 2574 1110 660
12.5 2585 976 1119 2374 765 903 3025 1416 830

Положение корпуса вентилятора ВЦП 7-40 исп.5
