рукавный фильтр повышенной
высотности с импульсной продувкой
РФВ-И

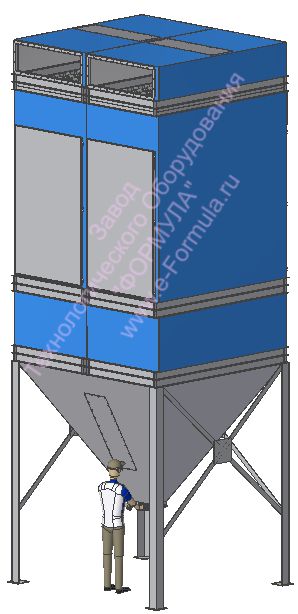

Рукавный фильтр повышенной высотности с импульсной продувкойРукавный фильтр с импульсной продувкой повышенной высотности РФВ-И

Отличается от стандартного рукавного фильтра с импульсной продувкой РФ-И увеличенной длинной рукавов, что позволяет на той же площади разместить более производительную установку. Подходит для размещения в высоком цеху или для уличного размещения (в этом случае возможно необходима теплоизоляция корпуса). Габариты секций позволяют транспортировать фильтр к месту установки обычным транспортом.

Рукавный фильтр РФВ-И применяется, как самостоятельное очистительное устройство, так и в качестве дополнительной ступени очистки циклонных установок там, где разброс размеров фильтруемых частиц слишком велик.
Промышленный рукавный фильтр РФВ-И с импульсной продувкой отличается надежностью, простотой конструкции и предназначен для отчистки воздуха от любых средне- и крупнодисперсных (> 10 мкм) сухих неслипающихся пылей.
В качестве фильтрующего элемента используется рукав круглой формы на металлическом каркасе.
В рукавных фильтрах РФВ-И регенерация запыленных фильтровальных элементов осуществляется импульсом сжатого воздуха. Фильтры серии РФВ-И могут использоваться в производствах с непрерывным циклом.
Рукавные фильтры РФВ-И предназначены для работы с пылевым вентилятором, который устанавливается до фильтра.
В рукавных фильтрах с импульсной регенерацией используются высоконадежные пневмоклапаны SMC с напряжением питания АС 220 В; 110 В; 24 В или DC 24 В, специально разработанные для этой цели.
Для управления регенерацией Вы можете приобрести Шкаф управления к фильтру или подключить клапаны самостоятельно.

Области применения Рукавных фильтров

Цементная промышленность и производство строительных материалов;
Деревообрабатывающее производство;
Химическая промышленность;
Пищевое и зерноперерабатывающее производство;
Прочие сферы.

Максимальная концентрация пыли на входе в рукавный фильтр - 130-150 г/м3
Гидравлическое сопротивление - 500-1800 Па
Скорость фильтрации не более 2,8 м/мин
Диаметр рукава 160 мм из полипропилена





Типоразмер Производи-тельность по воздуху, куб.м/час Количество фильтровальных
 элементов, шт
Площадь фильтрации,
 не более, м2
Габаритные размеры Чертеж
Высота, мм Длина, мм Ширина, мм Патрубки
a x b, мм
РФВ-И-20С 10000-20000 91 120 6400 2400 1300 1150х350
РФВ-И-20Сх2 20000 - 40000 182 240 6400 2400 2600 1150х350
РФВ-И-20Сх3 30000 - 60000 273 360 6400 2400 3900 1150х350 Чертеж
РФВ-И-20Сх4 40000 - 80000 364 480 6400 2400 5200 1150х350 Чертеж

Типоразмер Производи-тельность по воздуху, куб.м/час Количество фильтровальных
 элементов, шт
Площадь фильтрации,
 не более, м2
Габаритные размеры Масса, кг
Высота, мм Длина, мм Ширина, мм Патрубки
a x b, мм
РФВ-И-22,5С 11500-22500 91 134 7000 2400 1300 1150х350
РФВ-И-22,5Сх2 22500 - 45000 182 268 7000 2400 2600 1150х350
РФВ-И-22,5Сх3 34500 - 67500 273 402 7000 2400 3900 1150х350
РФВ-И-22,5Сх4 45000 - 90000 364 536 7000 2400 5200 1150х350

Типоразмер Производи-тельность по воздуху, куб.м/час Количество фильтровальных
 элементов, шт
Площадь фильтрации,
 не более, м2
Габаритные размеры Масса, кг
Высота, мм Длина, мм Ширина, мм Патрубки
a x b, мм
РФВ-И-25С 12500-25000 91 150 7500 2400 1300 1150х350
РФВ-И-25Сх2 25000 - 50000 182 300 7500 2400 2600 1150х350
РФВ-И-25Сх3 37500 - 75000 273 450 7500 2400 3900 1150х350
РФВ-И-25Сх4 50000 - 100000 364 600 7500 2400 5200 1150х350
