Циклон РИСИ применяется для очистки воздуха от всех видов волокнистой и слипающейся пыли (в том числе в пищевой промышленности), полировальной пыли и отходов лакокрасочных покрытий.
Пылеуловитель РИСИ применяется для очистки воздуха от пыли, образующейся при полировании поверхностей мебельных и других деталей с использованием полировальных паст.

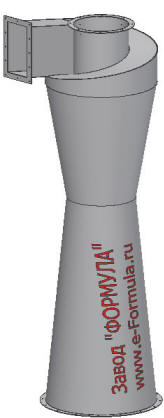

Корпус состоит из двух конусных частей. Расширяющаяся к низу нижняя коническая часть циклона исключает закупорки выпускного отверстия.
Верхняя коническая часть циклона (сужается к низу) способствует сцеплению волокнистых частиц и образованию более крупных частиц. При этом улучшается сепарационный эффект более крупных частиц и затрудняется унос частиц пыли из циклона, то есть увеличивается пылеулавливающий эффект циклона.
Циклоны РИСИ применяются на масложировых предприятиях для улавливания пыли, образующейся при переработке семян хлопчатника, пыли шрота, а также в других отраслях, например для очистки воздуха от пыли, образующейся на деревоперерабатывающих предприятиях. Данный циклон в основном отличается от других циклонов с обратным конусом наличием дополнительного элемента — конуса-коагулятора. Таким образом, его коническая часть состоит из двух конусов, соединенных основаниями.
В результате теоретических и экспериментальных исследование установлено, что оптимальный режим работы циклона РИСИ с конусом-коагулятором при улавливании волокнистой пыли обеспечивается при скорости входа воздуха в аппарат 16 м/с и угле конусности конуса-коагулятора 12-15°. В конусе-коагуляторе в результате увеличения скорости происходит турбулизация потока. Волокнистые пылевые частицы коагулируют, образуя устойчивые агрегаты. Вследствие этого эффективность очистки в циклоне повышается, так как увеличивается количество крупных фракций и мелкодисперсная пыль захватывается крупнодисперсными частицами. Из конуса-коагулятора циклона РИСИ запыленный поток переходит в обратный конус. Выделенная из потока пыль поступает в бункер.
При установке циклона вне помещения после пылевого вентилятора ( работа на нагнетание ) требуется ЗОНТ для предотвращения попадания осадков в систему.
При установке циклона до вентилятора (работа на разряжение ) требуется УЛИТКА-РАСКРУЧИВАТЕЛЬ для уменьшения нагрузки на вентилятор и гидравлического сопротивления системы в целом.
Δpопт, Па (при tг = +20ºС) = 1280
ζц(КГС) = 237
Прайс Лист
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА РИСИ

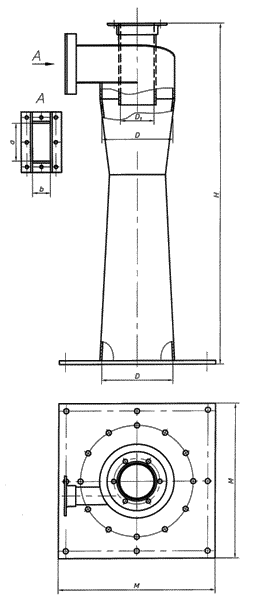

| Наименование | Производи- тельность м3/час | Диаметр, мм | Высота, мм | Коэфф. гидравлического сопротивления ζц(КГС) | Скорость Vц, м/с | Скорость Vвх, м/с | Масса не более, кг | Подробнее | Чертёж |
|---|---|---|---|---|---|---|---|---|---|
| РИСИ №2 | 300 | 200 | 900 | 237 | 3,0 | 18,8 | 33 | Подробнее | Чертёж РИСИ №2 Паспорт РИСИ №2 |
| РИСИ №3 | 500 | 250 | 1250 | 237 | 3,0 | 18,8 | 40 | Подробнее | Чертёж РИСИ №3 Паспорт РИСИ №3 |
| РИСИ №4 | 800 | 300 | 1500 | 237 | 3,0 | 18,8 | 46 | Подробнее | Чертёж РИСИ №4 Паспорт РИСИ №4 |
| РИСИ №5 | 1400 | 400 | 1750 | 237 | 3,0 | 18,8 | 57 | Подробнее | Чертёж РИСИ №5 Паспорт РИСИ №5 |
| РИСИ №6 | 2000 | 500 | 2000 | 237 | 3,0 | 18,8 | 70 | Подробнее | Чертёж РИСИ №6 Паспорт РИСИ №6 |
| РИСИ №7 | 3000 | 600 | 2350 | 237 | 3,0 | 18,8 | 115 | Подробнее | Чертёж РИСИ №7 Паспорт РИСИ №7 |
| РИСИ №8 | 4000 | 700 | 2700 | 237 | 3,0 | 18,8 | 120 | Подробнее | Чертёж РИСИ №8 Паспорт РИСИ №8 |
| РИСИ №9 | 5500 | 800 | 3100 | 237 | 3,0 | 18,8 | 140 | Подробнее | Чертёж РИСИ №9 Паспорт РИСИ №9 |
| РИСИ №10 | 7000 | 900 | 3400 | 237 | 3,0 | 18,8 | 180 | Подробнее | Чертёж РИСИ №10 Паспорт РИСИ №10 |
| РИСИ №11 | 9000 | 1000 | 3800 | 237 | 3,0 | 18,8 | 220 | Подробнее | Чертёж РИСИ №11 Паспорт РИСИ №11 |
| РИСИ №12 | 10000 | 1100 | 4150 | 237 | 3,0 | 18,8 | 382 (s3mm) | Подробнее | Чертёж РИСИ №12 Паспорт РИСИ №12 |
| РИСИ №22 | 58000 | 2100 | 7780 | 237 | 3,0 | 18,8 | 1750 (s=4 mm) | Подробнее | Чертёж РИСИ №22 Паспорт РИСИ №22 |
| РИСИ №23 | 68000 | 2200 | 8140 | 237 | 3,0 | 18,8 | 1850 (s=4 mm) | Подробнее | Чертёж РИСИ №23 Паспорт РИСИ №23 |
Вариант изготовления циклона РИСИ с выкатным ящиком
