Назначение циклонов ЛТА для отходов деревообработки

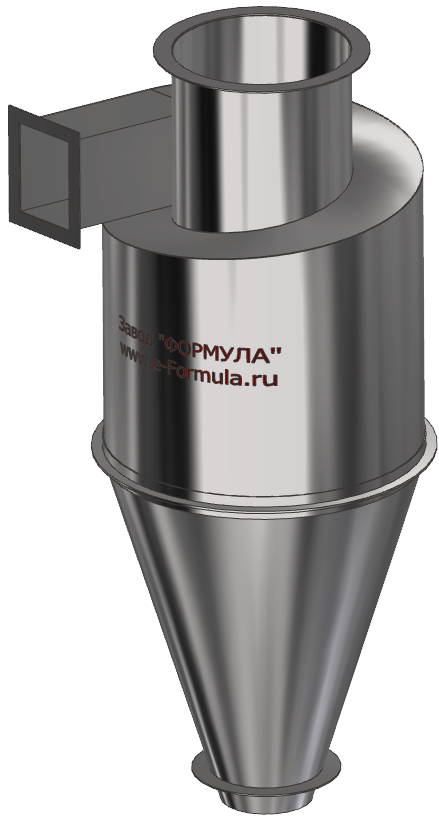

Циклон ЛТА предназначен для очистки воздуха от крупных частиц древесины (щепа, стружка) и влажных мелких частиц (опилки) при их транспортировке от деревообрабатывающих станков и пилорам и чаще всего используются в качестве циклонов-разгрузителей или в технологическом процессе для отделения крупной щепы.Эффективность очистки воздуха составляет 85-90%.
При транспортировании сухой стружки или опилок, когда образуется много мелкодисперсной пыли, а также при наличии в транспортируемом материале шлифовальной пыли, данный циклон не обеспечивает достаточной очистки воздуха и требует второй ступени очистки.
Циклоны ЛТА, разработанные Санкт-Петербургской лесотехнической академией по сравнению с другими распространёнными циклонами обладают преимуществом, которое до конца 70-х годов прошлого века имело решающее значение - наименьшим коэффициентом местного сопротивления равным ( менее 5).
Этот вид циклонов выпускается в правом (по умолчанию) и левом исполнении по направлению вращения потока воздуха в циклоне.
Возможна работа циклона ЛТА как на нагнетание, когда вентилятор ставится перед циклоном, так и на разряжение, когда вентилятор ставится после циклона.
Если циклон работает на разряжение, то на его выходном патрубке (выхлопной трубе) рекомендуется устанавливать улитку раскручиватель потока, для снижения общего сопротивления ситсемы аспирации. При установке циклона вне помещения после пылевого вентилятора трубуется установка зонта от осадков.
Циклоны ЛТА изготавливаются в климатическом исполнении ухл3 эксплуатации по категории размещения 1, 2, 3, 4 ГОСТ 15150-69. Сейсмичность района не регламентируется.
Циклоны ЛТА предназначены для использования в системах аспирации производства категории Б, В, Г и Д по взрывоопасной, взрывопожарной и пожарной опасности по ОНТП 24-86.
от осадков
ручная ЗШР
питатель ГРП
дисковый
уровня сыпучих
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА ЛТА
| Наименование | Производи- тельность м3/час | Диаметр, мм | Высота, мм | Коэфф. гидравлического сопротивления ζц(КГС) | Скорость Vц, м/с | Скорость Vвх, м/с | Масса не более, кг | Подробнее | Чертёж |
|---|---|---|---|---|---|---|---|---|---|
| ЛТА №6 | 4700 | 1050 | 2800 | 1500 | 1,5 | хх | 430 | Подробнее | Чертёж ЛТА №6 Паспорт ЛТА №6 |
| ЛТА №7 | 6100 | 1200 | 3240 | 1500 | 1,5 | хх | 560 | Подробнее | Чертёж ЛТА №7 Паспорт ЛТА №7 |
| ЛТА №8 | 7750 | 1350 | 3680 | 1500 | 1,5 | хх | 660 | Подробнее | Чертёж ЛТА №8 Паспорт ЛТА №8 |
| ЛТА №9 | 9550 | 1500 | 4120 | 1500 | 1,5 | хх | 800 | Подробнее | Чертёж ЛТА №9 Паспорт ЛТА №9 |
| ЛТА №10 | 12300 | 1700 | 4630 | 1500 | 1,5 | хх | 980 | Подробнее | Чертёж ЛТА №10 Паспорт ЛТА №10 |
