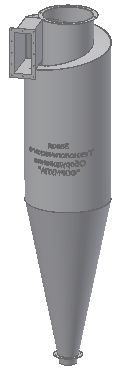

Назначение циклона-разгрузителя ЦР

Циклоны ЦР (циклоны - разгрузители) предназначены для улавливания средней (𝛿_20-24 = 8 мкм) сухой неслипающейся и неналипающей пыли в системах пневмотранспорта и в аспирационных установках зерноочистительных отделений мельниц
Циклон ЦР так же может использоваться для улавливания среднедисперсионной пыли на предприятиях деревообработки, зерно-обрабатывающих производствах. В обычном исполнении не допустимо применение в условиях взрывоопасных и токсичных сред. Недопустимо применение для улавливания слипающихся пылей (особенно при малых диаметрах циклонов)

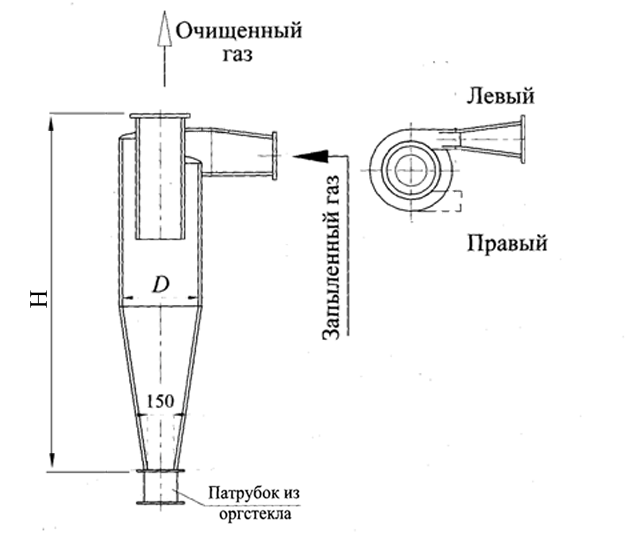

Циклоны-разгрузители ЦР изготавливаются в одиночном исполнении с правым и левым направлением вращения потока запыленного воздуха внутри циклона.
При работе циклонов должна быть обеспечена непрерывная выгрузка уловленной пыли, при этом уровень пыли в бункерах должен быть не выше плоскости отстоящей от крышки бункера на 0,5 диаметра циклона.
При установке циклона ЦР под давлением (после вентилятора)требуется ЗОНТ для предотвращения попадания осадков в систему.
При установке циклонов разгрузителей ЦР до вентилятора (работа на разряжение ) требуется УЛИТКА-РАСКРУЧИВАТЕЛЬ для уменьшения нагрузки на вентилятор и гидравлического сопротивления системы в целом.
Циклон ЦР в групповом исполнении - 4БЦШ или ББЦ
Завод Технологического Оборудования "Формула" изготавливает циклоны-разгрузители ЦР из высокопрочной стали 09Г2С, увеличивающей срок эксплуатации циклона за счет уменьшения его абразивного износа.
Толщина материала - от 2 мм



Δp^опт, Па (при t_г = +20ºС) = 712
ζ_ц(КГС) = 206

Прайс Лист

Характеристки Циклонов-разгрузителей серии ЦР



Наименование	Производи- тельность м3/час	Диаметр, мм	Высота, мм	Коэфф. гидравлического сопротивления ζц(КГС)	Скорость Vц, м/с	Скорость Vвх, м/с	Масса не более, кг	Подробнее	Чертёж
ЦР-200	200 - 260	200	900	ζц = 206	2,07 - 2,66	14 - 18	12 s=1,5 мм	Подробнее	Чертёж ЦР-200 Паспорт ЦР-200
ЦР-225	260 - 320	225	1000	ζц = 206	2,07 - 2,66	14 - 18	14 s=1,5 мм	Подробнее	Чертёж ЦР-225 Паспорт ЦР-225
ЦР-250	320 - 390	250	1100	ζц = 206	2,07 - 2,66	14 - 18	17 s=1,5 мм	Подробнее	Чертёж ЦР-250 Паспорт ЦР-250
ЦР-275	390 - 475	275	1200	ζц = 206	2,07 - 2,66	14 - 18	20 s=1,5 мм	Подробнее	Чертёж ЦР-275 Паспорт ЦР-275
ЦР-300	475 - 510	300	1310	ζц = 206	2,07 - 2,66	14 - 18	23 s=1,5 мм	Подробнее	Чертёж ЦР-300 Паспорт ЦР-300
ЦР-325	550 - 660	325	1410	ζц = 206	2,07 - 2,66	14 - 18	27 s=1,5 мм	Подробнее	Чертёж ЦР-325 Паспорт ЦР-325
ЦР-350	630 - 750	350	1520	ζц = 206	2,07 - 2,66	14 - 18	31 s=1,5 мм	Подробнее	Чертёж ЦР-350 Паспорт ЦР-350
ЦР-375	725 - 775	375	1620	ζц = 206	2,07 - 2,66	14 - 18	35 s=1,5 мм	Подробнее	Чертёж ЦР-375 Паспорт ЦР-375
ЦР-400	825 - 1000	400	1750	ζц = 206	2,07 - 2,66	14 - 18	39 s=1,5 мм	Подробнее	Чертёж ЦР-400 Паспорт ЦР-400
ЦР-425	935 - 1125	425	1830	ζц = 206	2,07 - 2,66	14 - 18	43 s=1,5 мм	Подробнее	Чертёж ЦР-425 Паспорт ЦР-425
ЦР-450	1050 - 1250	450	1950	ζц = 206	2,07 - 2,66	14 - 18	48 s=1,5 мм	Подробнее	Чертёж ЦР-450 Паспорт ЦР-450
ЦР-475	1175 - 1400	475	2050	ζц = 206	2,07 - 2,66	14 - 18	53 s=1,5 мм	Подробнее	Чертёж ЦР-475 Паспорт ЦР-475
ЦР-500	1300 - 1565	500	2150	ζц = 206	2,07 - 2,66	14 - 18	85 s=2,0 мм	Подробнее	Чертёж ЦР-500 Паспорт ЦР-500
ЦР-750	3500 - 5200	750	3200	ζц = 206	2,07 - 2,66	14 - 18	200 s=3 мм	Подробнее	Чертёж ЦР-750 Паспорт ЦР-750
