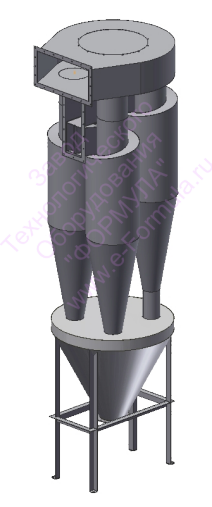

Установка циклонов 4БЦШ предназначена для улавливания среднедисперсионной пыли в системах пневмотранспорта и аспирационных установках (например, в зерноочистительных отделениях мукомольных, крупяных и комбикормовых заводов).

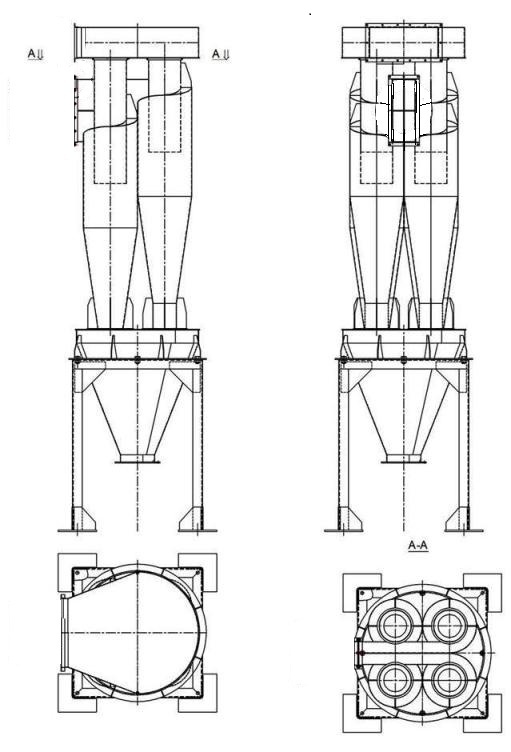

Циклон 4 БЦШ применяется на хлебоприемных предприятиях и заводах по переработке зерна, предприятиях пищевой промышленности и сельского хозяйства. Используется в группе с двухрядным расположением циклонов. Групповой циклон 4БЦШ составляется из циклонов типа БЦ (ЦР). Камера очищенного газа исполняется в виде призматического коллектора с выходом вбок ( циклон 4БЦШ ), с выходом вбок или вверх ( циклон У21-ББЦ ).
Общий бункер конической формы со станиной и шлюзовым затвором с приводом (поставляется отдельно).
Степень очистки крупной зерновой пыли - 95-98%. Скорость входа воздуха 16-18 м/с
Δpопт, Па (при tг = +20ºС) = 869
ζц(КГС) = 230
от осадков
ручная ЗШР
питатель ГРП
дисковый
уровня сыпучих
| Типоразмер | Производи- тельность по воздуху, куб.м/час |
Габаритные размеры | Масса, кг | |
|---|---|---|---|---|
| Диаметр, мм | Высота, мм | |||
| Циклон 4БЦШ-200 | 1060 - 1325 | 200 | 2280 | 120 |
| Циклон 4БЦШ-225 | 1325 - 1680 | 225 | 2450 | 140 |
| Циклон 4БЦШ-250 | 1650 - 2090 | 250 | 2620 | 160 |
| Циклон 4БЦШ-275 | 2050 - 2530 | 275 | 2790 | 182 |
| Циклон 4БЦШ-300 | 2400 - 3020 | 300 | 2960 | 206 |
| Циклон 4БЦШ-325 | 2850 - 3560 | 325 | 3140 | 232 |
| Циклон 4БЦШ-350 | 3250 - 4130 | 350 | 3320 | 260 |
| Циклон 4БЦШ-375 | 3750 - 4750 | 375 | 3500 | 290 |
| Циклон 4БЦШ-400 | 4250 - 5300 | 400 | 3670 | 320 |
| Циклон 4БЦШ-425 | 4750 - 6000 | 425 | 3835 | 350 |
| Циклон 4БЦШ-450 | 5400 - 6740 | 450 | 4000 | 382 |
| Циклон 4БЦШ-475 | 6060 - 7520 | 475 | 4170 | 416 |
| Циклон 4БЦШ-500 | 6700 - 8350 | 500 | 4350 | 452 |
| Циклон 4БЦШ-525 | 7350 - 9220 | 525 | 5410 | 491 |
| Циклон 4БЦШ-550 | 8100 - 10140 | 550 | 5680 | 531 |
