Циклон ЦОК предназначен для очистки вентиляционных выбросов от пыли с повышенными абразивными свойствами. Допускается применение Циклона ЦОК при слипающихся пылях типа сажи и талька.
Циклон ЦОК применяется в литейных, термических цехах, в цехах механической обработки металла, в заточных и обдирочных установках и др. Циклоны ЦОК изготавливаются в климатическом исполнении «УХЛ» с категорией размещения 1 и 4 по ГОСТ 15150-69, сейсмичность циклонов не регламентируется, категория по взрывной, взрывопожарной и пожарной опасности — Д по СНиП 2.09.02-85.

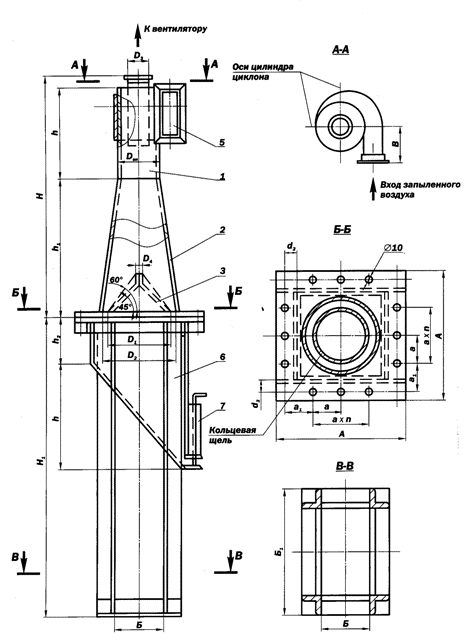

Циклон ЦОК состоит из корпуса с входным патрубком, внутреннего конуса, выхлопной трубы и пылесборника. Пылесборник может быть в виде бункера или выдвижного ящика. Короткая часть цилиндрического корпуса переходит в расширяющийся книзу конус, непосредственно присоединяющийся к пылеприемному бункеру. При установке циклона на кронштейне бункер имеет коническую форму, а к пылевыпускному отверстию может подсоединятся затвор типа «мигалки» или шиберный затвор.
Рекомендуется установка на кронштейне циклона диаметром не более 300 мм.
Для повышения эффективности пылеосаждения и предохранения осевшей пыли от взмучивания и уноса из бункера в нижней части циклона ЦОК устанавливается внутренний конус. Угол при основании внутреннего конуса зависит от рода и характера осаждаемой пыли: для сухой пыли — 45°, для сажи и талька — 60°.
В циклоне ЦОК очистка воздуха от пыли осуществляется под действием центробежных сил. Очищенный воздух отводится через выхлопную трубу, а пыль через кольцевую щель между нижней частью расширяющегося конуса корпуса и внутренним конусом попадает в бункер или пылесборник с выдвижным ящиком. Освободившийся от пыли воздух возвращается обратно в корпус циклона через центральное отверстие внутреннего конуса. Во избежание износа вентилятора Циклон ЦОК рекомендуется устанавливать перед вентилятором.
При установке циклона до вентилятора (работа на разряжение ) требуется УЛИТКА-РАСКРУЧИВАТЕЛЬ для уменьшения нагрузки на вентилятор и гидравлического сопротивления системы в целом.
Δpопт, Па (при tг = +20ºС) = 1275
ζц(КГС) = 85



Заслонка шиберная ручная ЗШР
Зонт для циклона
от осадков
Заслонка шиберная ручная ЗШР
Заслонка шиберная
ручная ЗШР
Герметичный роторный <br />питатель ГРП
Герметичный роторный
питатель ГРП
Затвор поворотный <br />дисковый
Затвор поворотный
дисковый
Лопастной датчик уровня сыпучих веществ
Лопастной датчик
уровня сыпучих

Прайс Лист

Основные характеристики Циклонов ЦОК


Наименование Производи- тельность м3/час Диаметр, мм Высота, мм Коэфф. гидравлического сопротивления ζц(КГС) Скорость Vц, м/с Скорость Vвх, м/с Масса не более, кг Подробнее Чертёж
ЦОК-1 130 - 187 104 550 85 4,0 12,1 6,5 s=3 мм Подробнее Чертёж ЦОК-1
Паспорт ЦОК-1
ЦОК-2 290 - 415 150 800 85 4,0 12,1 13 s=3 мм Подробнее Чертёж ЦОК-2
Паспорт ЦОК-2
ЦОК-3 515 - 748 200 1040 85 4,0 12,1 22 s=3 мм Подробнее Чертёж ЦОК-3
Паспорт ЦОК-3
ЦОК-4 880 - 1170 250 1300 85 4,0 12,1 32 s=3 мм Подробнее Чертёж ЦОК-4
Паспорт ЦОК-4
ЦОК-5 1170 - 1670 300 1560 85 4,0 12,1 45 s=3 мм Подробнее Чертёж ЦОК-5
Паспорт ЦОК-5
ЦОК-6 1790 - 2500 370 1950 85 4,0 12,1 67 s=3 мм Подробнее Чертёж ЦОК-6
Паспорт ЦОК-6
ЦОК-7 2620 - 3750 450 2400 85 4,0 12,1 98 s=3 мм Подробнее Чертёж ЦОК-7
Паспорт ЦОК-7
ЦОК-8 3500 - 5000 530 2730 85 4,0 12,1 187 s=3 мм Подробнее Чертёж ЦОК-8
Паспорт ЦОК-8
ЦОК-9 4375 - 6250 590 3050 85 4,0 12,1 235 s=3 мм Подробнее Чертёж ЦОК-9
Паспорт ЦОК-9
ЦОК-10 5250 - 7500 650 3350 85 4,0 12,1 280 s=3 мм Подробнее Чертёж ЦОК-10
Паспорт ЦОК-10
ЦОК-11 6130 - 8740 700 3650 85 4,0 12,1 325 s=3 мм Подробнее Чертёж ЦОК-11
Паспорт ЦОК-11

Варианты исполнения Циклонов ЦОК

Циклон ЦОК-3
Циклон
ЦОК

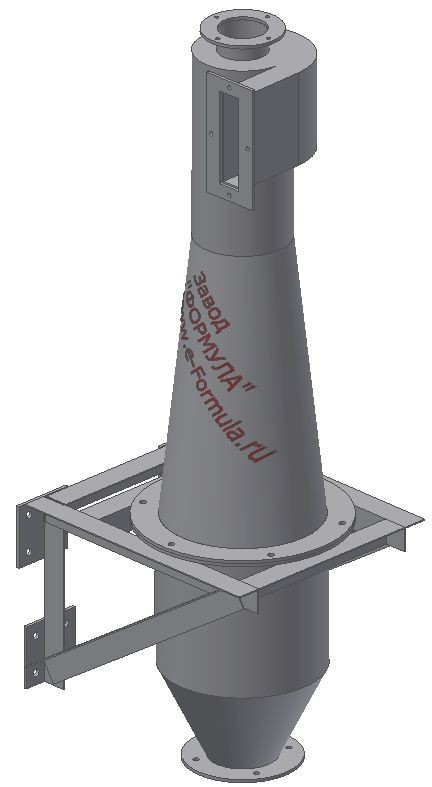

Циклон ЦОК-7К
Циклон ЦОК-К
С бункером на кронштейне
Циклон ЦОК-3С
Циклон ЦОК-С
С бункером на подставке
Циклон ЦОК-7Р
Циклон ЦОК-Р
на опорной раме

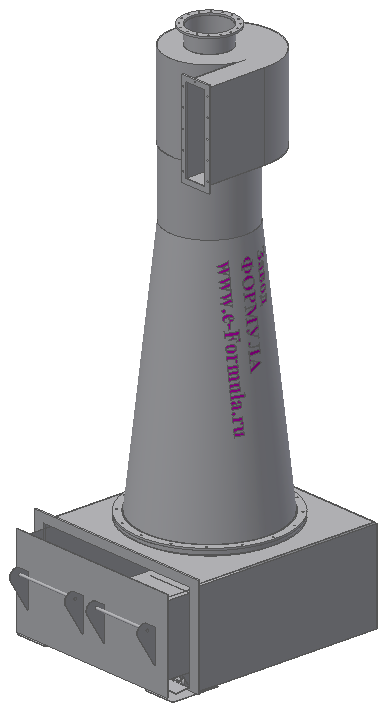

Циклон ЦОК-7П
Циклон ЦОК-П
с выдвижным ящиком

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА ЦОК на ОПОРНОЙ РАМЕ С БУНКЕРОМ

Типоразмер Производительность по воздуху,
куб.м/час
Габаритные размеры Масса, кг
Диаметр, мм Высота, мм
Циклон ЦОК-1Р 130 - 187 100 1300 17,5
Циклон ЦОК-2Р 290 - 415 150 1660 30,5
Циклон ЦОК-3Р 515 - 748 200 2040 45,7
Циклон ЦОК-4Р 880 - 1170 250 2425 64,7
Циклон ЦОК-5Р 1170 - 1670 300 2810 124,6
Циклон ЦОК-6Р 1790 - 2500 370 3350 169,4
Циклон ЦОК-7Р 2620 - 3760 455 4010 230,6
Циклон ЦОК-8Р 3500 - 5000 525 4545 438,7
Циклон ЦОК-9Р 4375 - 6250 585 5005 528,5
Циклон ЦОК-10Р 5250 - 7500 645 5470 588,7
Циклон ЦОК-11Р 6130 - 8740 695 5850 654,1





ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА ЦОК С ВЫДВИЖНЫМ ЯЩИКОМ

Типоразмер Производительность по воздуху,
куб.м/час
Габаритные размеры Масса, кг
Диаметр, мм Высота, мм
Циклон ЦОК 1П 130 - 187 100 1020 20,4
Циклон ЦОК 2П 290 - 415 150 1280 35,4
Циклон ЦОК 3П 515 - 748 200 1540 54,2
Циклон ЦОК 4П 880 - 1170 250 1800 73,2
Циклон ЦОК 5П 1170 - 1670 300 2060 97,0
Циклон ЦОК 6П 1790 - 2500 370 2425 136,0
Циклон ЦОК 7П 2620 - 3760 455 2866 191,6
Циклон ЦОК 8П 3500 - 5000 525 3230 244,8
Циклон ЦОК 9П 4375 - 6250 585 3542 296,1
Циклон ЦОК 10П 5250 - 7500 645 3854 351,9
Циклон ЦОК 11П 6130 - 8740 695 4115 401,6
