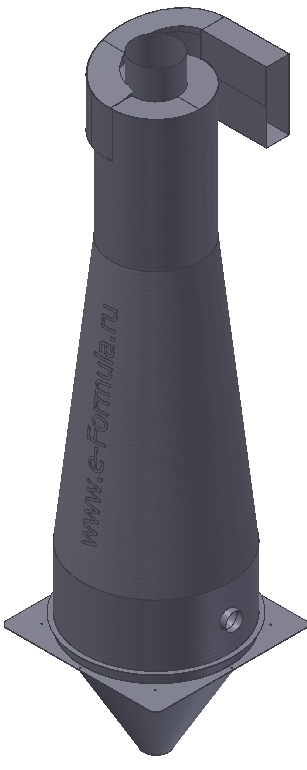

Циклон с обратным конусом модернизированный ( Циклон ЦМ ) улучшенная конструкция циклона ЦОК.
Циклон ЦМ предназначен для очистки газовоздушных выбросов от зернистой, волокнистой пыли; от пылей склонных к слипанию; от пыли, отходов измельченных материалов легкой, пищевой, полиграфической промышленности; от пыли образующихся при переработки сельскохозяйственной продукции; тяжелых абразивных пылей.
Не рекомендуется применять Циклон ЦМ для осаждения налипающих на стенки воздуховодов и цементирующих пылей.
Циклон ЦМ состоит из: верхнего узла 1, формирующего пылевоздушный поток с выходным патрубком 2; корпуса, состоящего из цилиндрической 3 и конической 4 частей; отбойного конуса 5; крестовины 6; цилиндрической части бункера, в стенке которого предусмотрены люки 7; конической части 8 бункера; выхлопной трубы 9.
Циклон ЦМ слабо подвержен абразивному износу. Вследствие того, что скорости воздушного потока во входном патрубке 2 и, в особенности, в нижней части корпуса циклона невелики, истирание стенок не происходит даже при осаждении высокоабразивных пылей, как в циклонах тина ЦН.
Подсос воздуха в бункере не сказываются на эффективности осаждения пыли, т.к. поток воздуха, проходящий через центральное отверстие в отбойном конусе 5, не препятствует движению пыли в бункер.
В процессе длительной эксплуатации Циклона ЦМ возможно оседание волокнистой пыли на лапках крестовины 6 отбойного конуса 5, поэтому необходимо осуществлять периодическую чистку через люки 7.

от осадков

ручная ЗШР

питатель ГРП

дисковый

уровня сыпучих
Прайс Лист

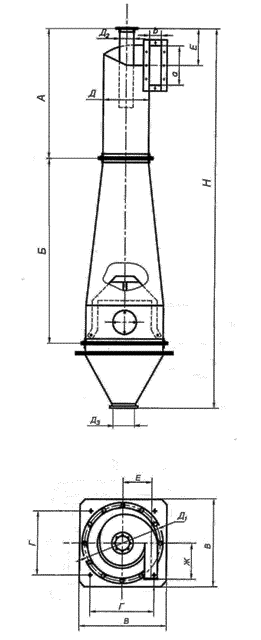

Основные характеристики Циклона ЦМ с бункером
Типоразмер | Производи- тельность по воздуху, куб.м/час |
Габаритные размеры | Масса, кг | |
---|---|---|---|---|
Диаметр, мм | Высота, мм | |||
Циклон ЦМ-500 | 2200 - 3500 | 500 | 3625 | 136 |
Циклон ЦМ-600 | 3200 - 6000 | 600 | 4360 | 170 |
Циклон ЦМ-800 | 6000 - 9000 | 800 | 5830 | 272 |
Циклон ЦМ-1000 | 9000 - 15000 | 1000 | 7310 | 420 |

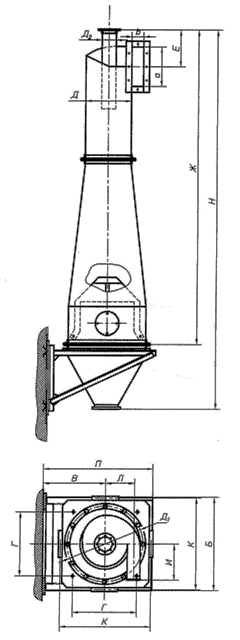

Основные характеристики Циклона ЦМ с бункером на кронштейне
Типоразмер | Производи- тельность по воздуху, куб.м/час |
Габаритные размеры | Масса, кг | |
---|---|---|---|---|
Диаметр, мм | Высота, мм | |||
Циклон К-ЦМ-500У | 2200 - 3500 | 500 | 4170 | 186 |
Циклон К-ЦМ-600У | 3200 - 6000 | 600 | 4900 | 230 |

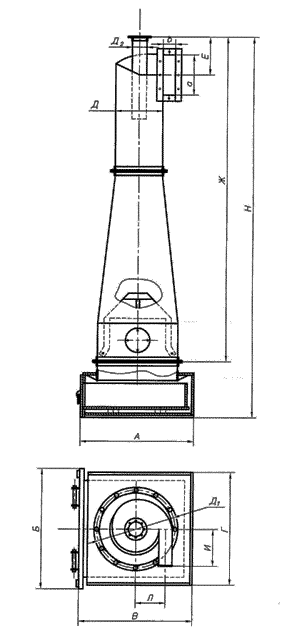

Основные характеристики Циклона ЦМ с ящиком
Типоразмер | Производи- тельность по воздуху, куб.м/час |
Габаритные размеры | Масса, кг | |
---|---|---|---|---|
Диаметр, мм | Высота, мм | |||
Циклон Я-ЦМ-500У | 2200 - 3500 | 500 | 3580 | 300 |
Циклон Я-ЦМ-600У | 3200 - 6000 | 600 | 4170 | 325 |

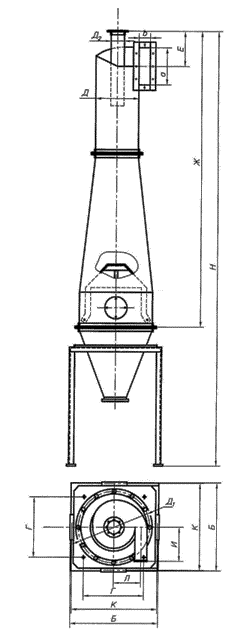

Основные характеристики Циклона ЦМ с бункером на опоре
Типоразмер | Производительность по воздуху, куб.м/час |
Габаритные размеры | Масса, кг | |
---|---|---|---|---|
Диаметр, мм | Высота, мм | |||
Циклон П-ЦМ-500У | 2200 - 3500 | 500 | 4550 | 295 |
Циклон П-ЦМ-600У | 3200 - 6000 | 600 | 5320 | 350 |
Циклон П-ЦМ-800У | 6000 - 9000 | 800 | 6880 | 540 |
Циклон П-ЦМ-1000У | 9000 - 15000 | 1000 | 8450 | 725 |
