Завод Технологического Оборудования "ФОРМУЛА" - сертифицированный производитель ( изготовитель ) Циклона ЦДО-В.

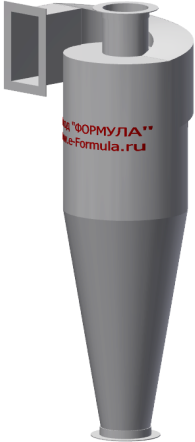

Пылеуловитель ЦДО-В - вариант исполнения циклона ЦДО, в котором за счет наклона входного патрубка, обеспечивается большая производительность при небольшом увеличении гидравлического сопротивления.
Циклон ЦДО-В для древесных отходов предназначен для использования в системах пневмотранспорта измельчённых древесных отходов: щепы, коры, опилок и стружек. Одним из главных достоинств Циклона ЦДО-В является высокая производительность при сравнительно небольших габаритах и низком гидравлическом сопротивлении. По своим техническим характеристикам они близки к циклонам Клайпедского ОЭКДМ, но более компактны. Циклоны ЦДО-В изготавливаются производительностью от 7 до 59 тысяч м3/час. Оптимальная скорость входа запылённого воздуха - 12-15 м/сек.
Циклон ЦДО-В имеет тангенциальную улиточную часть завихрителя и предназначен для эксплуатации в аспирационных системах вентиляции до пылевого вентилятора. В том числе применяется в системах производственного пневмотранспорта для отделения как крупных размеров древесных отходов так и сыпучих материалов с применением конструкции циклон-разгрузитель.
При установке циклона ЦДО вне помещения после вентилятора ( работа на нагнетание ) требуется ЗОНТ для предотвращения попадания осадков в систему.
от осадков
ручная ЗШР
питатель ГРП
дисковый
уровня сыпучих
| Наименование | Производи- тельность м3/час | Диаметр, мм | Высота, мм | Коэфф. гидравлического сопротивления ζц(КГС) | Скорость Vц, м/с | Скорость Vвх, м/с | Масса не более, кг | Подробнее | Чертёж |
|---|---|---|---|---|---|---|---|---|---|
| ЦДО-В-400 | 1800 | 400 | 1480 | 250 | 4,0 | 16,0 - 18,0 | 70 | Подробнее | Чертёж ЦДО-В-500 Паспорт ЦДО-В-400 |
| ЦДО-В-500 | 2800 | 500 | 1850 | 250 | 4,0 | 16,0 - 18,0 | 50 | Подробнее | Чертёж ЦДО-В-500 Паспорт ЦДО-В-500 |
| ЦДО-В-600 | 4050 | 600 | 2210 | 250 | 4,0 | 16,0 - 18,0 | 107 | Подробнее | Чертёж ЦДО-В-600 Паспорт ЦДО-В-600 |
| ЦДО-В-700 | 5500 | 700 | 2575 | 250 | 4,0 | 16,0 - 18,0 | 140 | Подробнее | Чертёж ЦДО-В-700 Паспорт ЦДО-В-700 |
| ЦДО-В-800 | 7300 | 800 | 2950 | 250 | 4,0 | 16,0 - 18,0 | 150 | Подробнее | Чертёж ЦДО-В-800 Паспорт ЦДО-В-800 |
| ЦДО-В-1000 | 11300 | 1000 | 3720 | 250 | 4,0 | 16,0 - 18,0 | 250 | Подробнее | Чертёж ЦДО-В-1000 Паспорт ЦДО-В-1000 |
| ЦДО-В-1200 | 16300 | 1200 | 4400 | 250 | 4,0 | 16,0 - 18,0 | 350 | Подробнее | Чертёж ЦДО-В-1200 Паспорт ЦДО-В-1200 |
| ЦДО-В-1300 | 19100 | 1300 | 5000 | 250 | 4,0 | 16,0 - 18,0 | 550 | Подробнее | Чертёж ЦДО-В-1300 Паспорт ЦДО-В-1300 |
| ЦДО-В-1500 | 25500 | 1500 | 5350 | 250 | 4,0 | 16,0 - 18,0 | 700 | Подробнее | Чертёж ЦДО-В-1500 Паспорт ЦДО-В-1500 |
| ЦДО-В-1600 | 29000 | 1600 | 5750 | 250 | 4,0 | 16,0 - 18,0 | 900 | Подробнее | Чертёж ЦДО-В-1600 Паспорт ЦДО-В-1600 |
| ЦДО-В-1800 | 36500 | 1800 | 6250 | 250 | 4,0 | 16,0 - 18,0 | 1100 | Подробнее | Чертёж ЦДО-В-1800 Паспорт ЦДО-В-1800 |
| ЦДО-В-2000 | 45200 | 2000 | 6950 | 250 | 4,0 | 16,0 - 18,0 | 1400 | Подробнее | Чертёж ЦДО-В-2000 Паспорт ЦДО-В-2000 |
| ЦДО-В-2200 | 54800 | 2200 | 7600 | 250 | 4,0 | 16,0 - 18,0 | 1600 | Подробнее | Чертёж ЦДО-В-2200 Паспорт ЦДО-В-2200 |
| ЦДО-В-2400 | 65100 | 2400 | 8350 | 250 | 4,0 | 16,0 - 18,0 | 1800 | Подробнее | Чертёж ЦДО-В-2400 Паспорт ЦДО-В-2400 |
