Общие сведения
- Среднего и высокого давления- Одностороннего всасывания
- Направление вращения – правое и левое
- Вперед загнутые лопатки
- Количество лопаток - 32
- Материал изготовления - углеродистая или нержавеющая сталь
Дымосос Д предназначен для перемещения дымовых газов и невзрывоопасных пылегазовоздушных смесей с температурой от -30°С до +220°С и запыленностью до 2 г/м³. Дымосос Д выводит продукты горения из топок котельных в выхлопную систему.
Вентилятор дутьевой ВД предназначен для перемещения воздуха и невзрывоопасных пылегазовоздушных смесей с температурой от -30°С до +220°С и запыленностью до 2 г/м³. Вентилятор дутьевой ВД применяется для подачи воздуха в топки паровых и водогрейных котлов.для эксплуатации при температуре окружающего воздуха не ниже -30°С и не выше +40°С; максимально допустимая температура перемещаемой среды на входе в вентиляторы +200°С.
Дымосос Д и Дутьевой вентилятор ВД рассчитаны на на продолжительный режим работы в помещении и на открытом воздухе (вне помещения под навесом) в условиях умеренного климата (климатическое исполнение У, категория размещения 2, ГОСТ 15150-69). Допустимая температура окружающего воздуха не ниже -30°C и не выше +40°C. Для долговечности Дымососов Д толщина стенок их улиток увеличена по сравнению с вентиляторами ВД.
Тягодутьевые машины Д и ВД выпускаются правого и левого вращения. При правом вращении колесо вращается по часовой стрелке, если смотреть на колесо со стороны электродвигателя, при левом вращении –против часовой стрелки. Улитка машин ВД и Д изготавливается с углом разворота от 0°до 270° через каждые 15°, при этом ребра улитки, мешающие установке подрезаются.

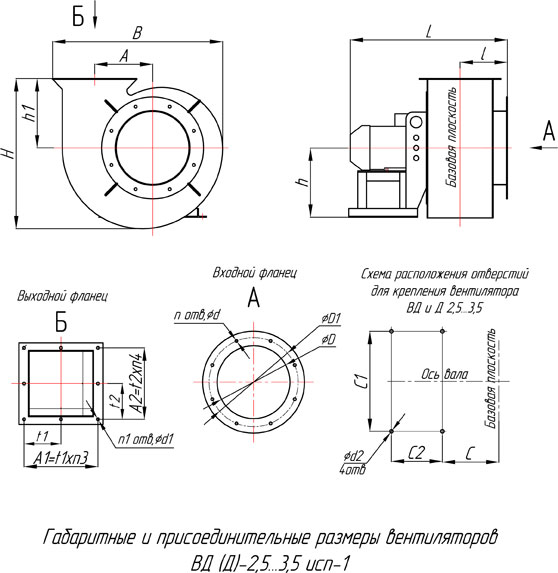

Габаритные и присоединительные размеры
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Модель вентилятора | Двигатель | Производи-тельность, м.куб/час |
Полное давление, Па |
Масса, кг | ||
|---|---|---|---|---|---|---|
| Тип | N,кВт | об/мин | ||||
| Дутьевой вентилятор ВД-2,5 исп.1 | АИР90L2 | 3,0 | 3000 | 3200 | 2060 | 40 |
| АИР100S2 | 4,0 | 3000 | 3370 | 2090 | 45 | |
| АИР100L2 | 5,5 | 3000 | 4500 | 2200 | 50 | |
| Дутьевой вентилятор ВД-2,7 исп 1 | 5А80МВ4 | 1,5 | 1500 | 500 | 375 | 45 |
| 5А80МА2 | 1,5 | 3000 | 1000 | 1500 | 42 | |
| Дымосос Д-2,7 исп 1 | 5А80МВ4 | 1,5 | 1500 | 500 | 300 | 45 |
| 5А80МА2 | 1,5 | 3000 | 1000 | 1200 | 42 | |
| Дутьевой вентилятор ВД-3,5 исп 1 | 5А100S4 | 3,5 | 1500 | 3700 | 785 | 65 |
| АИР100L2 | 5,5 | 3000 | 2200 | 2650 | 77 | |
| Дымосос Д-3,5 исп 1 | 5А100S4 | 3,0 | 1500 | 3700 | 630 | 65 |
| АИР100L2 | 5,5 | 3000 | 2200 | 2100 | 77 | |
| Дымосос Д-12 исп 1 | 5А225М8 | 30 | 750 | 26500 | 1510 | 1215 |
| 5АМ250М6 | 55 | 1000 | 35500 | 2430 | 1325 | |
| Дымосос Д-12 исп 3 | 5А225М8 | 30 | 750 | 26500 | 1510 | 1555 |
| 5АМ250М6 | 55 | 1000 | 35500 | 2430 | 1665 | |
| Дутьевой вентилятор ВД-13,5 исп 3 | 5АМ315S8е | 90 | 750 | 45000 | 2850 | 1650* |
| АОДН-355S6 | 200 | 1000 | 60000 | 5030 | ||
| Дымосос Д-13,5 исп 3 | 5АМ280S8 | 55 | 750 | 45000 | 1770 | 1650* |
| 5АМ315М6 | 132 | 1000 | 60000 | 3140 | ||
| Дутьевой вентилятор ВД-15,5 исп 3 | АИР355М10 | 110 | 600 | 50000 | 2240 | 2280* |
| АИР355МВ8 | 200 | 750 | 63000 | 3500 | ||
| ДАЗО4-450Х6 | 500 | 1000 | 80000 | 6250 | ||
| Дымосос Д-15,5 исп 3 | 5АМ315М10 | 75 | 600 | 50000 | 1800 | 2280* |
| АИР355S8 | 132 | 750 | 63000 | 2850 | ||
| АДН-315-6 | 315 | 1000 | 80000 | 5000 | ||
| Дутьевой вентилятор ВД-18 исп 3 | ДАЗО4-450УК-8 | 315 | 750 | 97000 | 4710 | 3810* |
| ДАЗО4-450К-6 | 630 | 1000 | 128000 | 8350 | ||
| Дымосос Д-18 исп 3 | АИР355S8 | 132 | 750 | 103000 | 3100 | 3810* |
| АИР355М8 | 160 | 750 | 103000 | 3100 | ||
| Дутьевой вентилятор ВД-20 исп 3 | ДА304-450Х-8 | 315 | 750 | 180000 | 9350 | 4290* |
| Дымосос Д-20 | ДА304-400У-8 | 250 | 750 | 122000 | 3850 | 4290* |
* - Масса без электродвигателя.
Габаритные размеры
| № вентилятор | A, мм | A1, мм | A2, мм | C, мм | C1, мм | C2, мм | D, мм | D1, мм | L, мм | H, мм | B, мм | a1, мм | a2, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2,5 | 174 | 214 | 186 | 145 | 240 | 175 | 252 | 280 | 555 | 440 | 505 | 190 | 160 |
| 2,7 | 174 | 214 | 186 | 145 | 240 | 175 | 252 | 280 | 495 | 440 | 505 | 190 | 160 |
| 3,5 | 228 | 290 | 280 | 222 | 392 | 200 | 286 | 350 | 650 | 590 | 667 | 250 | 253 |
| № вентилятор | d, мм | d1, мм | d2, мм | h, мм | h1, мм | n, шт | n1, шт | n3, шт | n4, шт | t1, шт | t2, шт | l, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2,5 | 8 | 8 | 12 | 180 | 198 | 8 | 8 | 2 | 2 | 107 | 93 | 135 |
| 2,7 | 8 | 8 | 12 | 180 | 198 | 8 | 8 | 2 | 2 | 107 | 93 | 135 |
| 3,5 | 9 | 9 | 14 | 272 | 272 | 8 | 8 | 2 | 2 | 145 | 140 | 185 |
