Завод Технологического Оборудования "ФОРМУЛА" является разработчиком и изготовителем регулятора температуры ГВС ТРЖ-М-1.

Назначение регулятора температуры ГВС ТРЖ-М-1

Регулятор температуры ТРЖ-М-1 прямого действия предназначен, для автоматического поддержания заданной температуры воды‚ идущей на бытовые нужды при открытой системе теплоснабжения. Поддержание температуры воды за регулятором осуществляется с помощью смешивания охлажденной воды из циркуляционной линии ГВС и воды, поступаюшей из теплосети, путем изменения расхода последней. Изменение расхода воды из теплосети осуществляется с помощью перемещения штока термочувствительного твердотельного элемента, автоматически регулирующего степень открытия клапана, для поддержания требуемой температуры. Для корректной работы регулятора ТРЖ-М-1 требуется качественная работа циркуляционной линии с установленным регулятором ТР-ГВ для обеспечения требуемого доохлождения обратной воды.
Мы постоянно работает над улучшением эксплуатационных характеристик производимой продукции. В результате этой работы внесены коррективы в конструкцию регулятора температуры ТРЖ-М-1, заменяющего регулятор температуры РТЕ-21М, регулятор температуры ТР-ТС , регулятор температуры ТРЖ.
Данная конструкция производится на протяжении нескольких лет. При совместной работе с эксплуатирующими организациями, инженеры завода совершенствуют конструкцию, пытаясь сделать ее еще более надежной, удобной и ремонтопригодной, оставаясь в тех же габаритах и ценовом сегменте.

Основные технические характеристики регулятора ТРЖ-М-1

Условное давление, не более - 1 МПа
Точность регулирования - ±3oC
Располагаемый перепад давления в трубопроводах теплового ввода (МПа):
- не менее 0,1
- не более 0,4
Температура среды на входе - до 150 oC при наличии подмеса!!!

Наименование Пропускная способность, м3/ч, max Пределы регулирования, oC Масса, кг Подробнее Чертёж
ТРЖ-М-1 Ду20 ТРЖ-М-1 Ду20 под приварку 5 45-55oC, 55-65oC, 65-75oC 4,6 ТРЖ-М-1 Ду20 Подробнее >> Чертёж ТРЖ-М-1 Ду20 под приварку >>

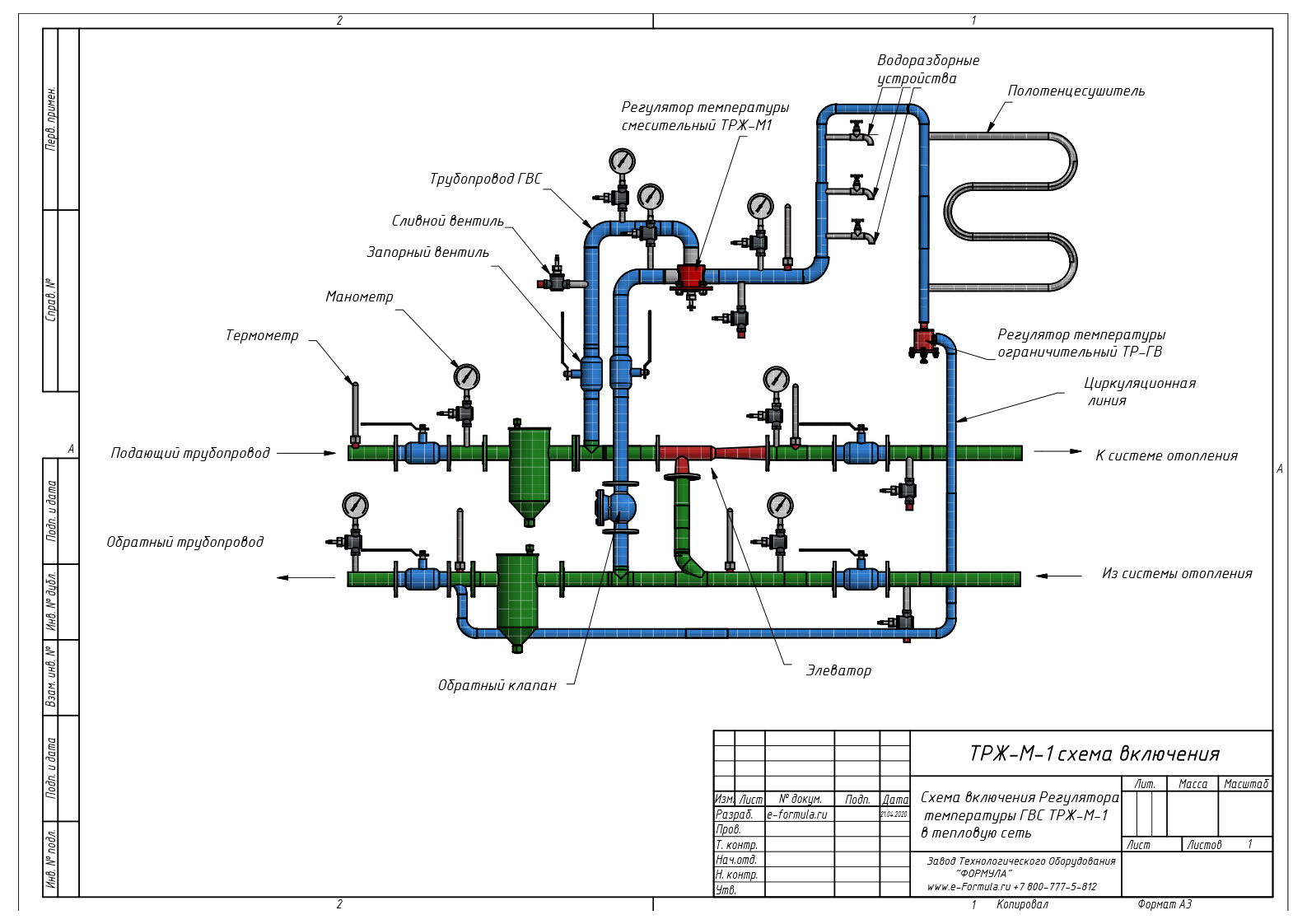

Схема включения в теплосеть >>
Паспорт >>
ТРЖ-М-1 Ду25 ТРЖ-М-1 Ду25 под приварку 7 45-55oC, 55-65oC, 65-75oC 4,8 ТРЖ-М-1 Ду25 Подробнее >> ТРЖ-М-1 Ду25 под приварку >>
Схема включения в теплосеть >>
Паспорт >>
ТРЖ-М-1 Ду32 ТРЖ-М-1 Ду32 под приварку 10 45-55oC, 55-65oC, 65-75oC 4,9 ТРЖ-М-1 Ду32 Подробнее >> ТРЖ-М-1 Ду32 под приварку >>
Схема включения в теплосеть >>
Паспорт >>
ТРЖ-М-1 Ду40 ТРЖ-М-1 Ду40 под приварку 12 45-55oC, 55-65oC, 65-75oC 4,9 ТРЖ-М-1 Ду40 Подробнее >> ТРЖ-М-1 Ду40 под приварку >>
Схема включения в теплосеть >>
Паспорт >>
ТРЖ-М-1 Ду50 ТРЖ-М-1 Ду50 под приварку 15 45-55oC, 55-65oC, 65-75oC 5,0 ТРЖ-М-1 Ду50 Подробнее >> ТРЖ-М-1 Ду50 под приварку >>
Схема включения в теплосеть >>
Паспорт >>

ВАЖНО!

По умолчанию регулятор поставляется с термодатчиком ТД, поддерживающем температуру смешения на уровне 60 - 70 oC (зависит от перепада давления и водоразбора). При необходимости поддержания иной температуры - указывайте при заказе.

Если Вам нужна консультация специалиста, Вы можете задать вопрос в чате (справа внизу), отправить запрос по электронной почте mail@e-formula.ru или позвонить по любому номеру, указанному в шапке сайта.

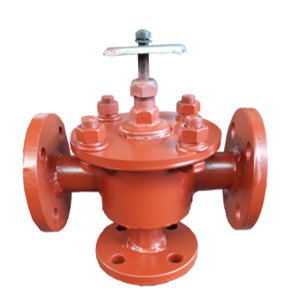

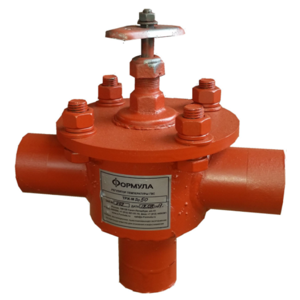

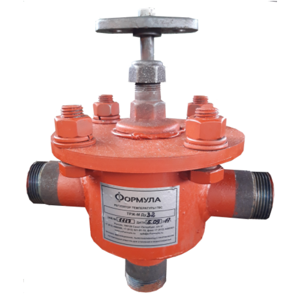

Регулятор температуры ТРЖ М 1 под приварку Регулятор температуры ТРЖ М 1 резьбовой Регулятор температуры ТРЖ М 1 фланцевый

Основные отличия от ранее производимого регулятора ТРЖ-М:

- ТРЖ-М-1 имеет габаритные размеры близкие к ранее производимым регуляторам ТРЖ, стоящих во многих домах, что максимально упростит замену старых приборов.
- Симметричное расположение патрубков входа обратной воды и выхода смешанной воды, позволяет уменьшить гидравлическое сопротивление входа обратной воды в клапан и упростить монтаж регулятора.
- Регулятор получил более толстую верхнюю крышку, более надежный способ крепления термодатчика.
- В регуляторе упрощен способ замены твердотельного датчика температуры.
- В качестве уплотнительного элемента клапана на входе регулятора применен фторопласт, вместо ранее применяемой термостойкой резины.
- Регулятор может иметь несколько вариантов присоединения - под приварку, фланцевый и резьбовой.Регулятор температуры ТРЖ-М1-ЗС

Выпускается так же вариант для закрытых систем - ТРЖ-М-1-ЗС. Регулятор может служить в качестве ограничителя температуры после калориферов или змеевиков. Выпускается под приварку, в резьбовом и фланцевом исполнении.


Повышение характеристик теплоносителя (увеличение температуры и давления теплоносителя на вводе в здание, а так же увеличение перепада давления из-за роста высотности строений), с которым мы сталкиваемся в последнее время, приводит к тому, что сильфонные регуляторы или не справляются со своими функциями или быстро выходят из строя (течь сальников, разгерметизация сильфона, деформация сильфона и пр.).
В основе регулятора лежит термочувствительный клапан, аналогичный применяемому в автомобильных термостатах, но рассчитанный на большие давления, большие перепады давления и возможность изменения температуры настройки. Материал изготовления - латунь и сталь12Х18Н10Т, что полностью исключает коррозию и "прикипания" исполнительного механизма.
Жесткая конструкция термочувствительного клапана исключает возникновение вибраций и деформацию при работе, свойственную сильфонным регуляторам.
Регулятор температуры ГВС ТРЖ-М-1 прямого действия предназначен, для автоматического поддержания заданной температуры воды‚ идущей на бытовые нужды при открытой системе теплоснабжения. Автоматическое поддержание температуры воды за регулятором осуществляется путем изменения расхода воды из подающего трубопровода.

Регуляторы температуры ГВС типа ТРЖ-М-1, РТЕ-21М, ТР-ТС и прочие регуляторы подобного класса плохо переносят перегрев термосистемы, который может быть вызван отсутствием (или неисправностью) циркуляционной линии в системе ГВС. Такое встречается в отдельных проектах бюджетных учреждений (школы, детские сады, училища и т.п.). Перегрев термосистемы более чем на 20 градусов приводит к Термодатчик ТД-6постепенному ( от нескольких месяцев до 1 - 2 лет) ухудшению работы регулятора и впоследствии потребует замены термодатчика у ТРЖ-М-1 или полной замене регуляторов типа РТЕ-21М, ТРТС (ОС). В этом случае рекомендуем использовать регулятор температуры РТ-ДО, термосистема которого способна выдержать перегрев до 40-60 градусов.
В случае выхода из строя датчика термочувствительного клапана заменяется только сам датчик, который всегда есть в наличии.
Датчик так же меняется при необходимости серьезной (более 15 градусов) корректировки температуры среды на выходе.
