Назначение регулятора температуры РТ-ДО (ДЗ)
Регулятор температуры прямого действия типа РТС-ДО(ДЗ) предназначен для автоматического
поддержания температуры регулируемой среды путём изменения расхода пара,
жидких и газообразных сред, неагрессивных к материалам регулятора (корпус
СЧ-15, по отдельному заказу корпус 12Х18Н10Т, седло БрО3Ц7С5Н1, клапан, шток
и термобаллон термосистемы 12Х18Н10Т, управляющий сильфон 36НХТЮ).Регулятор РТС-ДО с двухходовым сильфонным нормально открытым регулирующим органом; РТС-ДЗ с двухходовым сильфонным нормально закрытым регулирующим органом.
Область применения РТС-ДО (ДЗ): теплосети, системы водоснабжения, промышленные установки требующие автоматического поддержания температуры.
Отличается от аналога РТ-ДО(ДЗ) увеличенным диапазоном настройки.
Регуляторы температуры прямого действия представляют собой регулирующие устройства, которые за счёт температуры измеряемой среды получают энергию, необходимую для перестановки регулирующего клапана.
К регулируемым параметрам часто не устанавливаются высокие требования точности, и в течении рабочего периода параметры остаются постоянными.
При таких условиях затраты на регулирующее устройство можно снизить, если использовать регуляторы прямого действия (без постороннего источника энергии), в которых термочувствительное устройство извлекает энергию из регулируемой среды в количестве, достаточном для приведения в действие исполнительного органа.
Экономия происходит благодаря отсутствию не только преобразователя температуры, управляющих приборов их обвязки и обслуживания, но также и источника вспомогательной энергии, что особенно важно в случае с широко разветвленной сетью централизованного теплоснабжения. Применение регуляторов снижает образование накипи в трубопроводах и теплообменниках.
Основные технические характеристики Регулятора температуры РТC-ДО (ДЗ)
| Условный проход, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Условная пропускная способность, Кv, м³/ч | 2,5 | 4,0 | 6,3 | 10,0 | 16,0 | 25,0 | 40,0 | 63,0 | 100 | 160 | 250 |
| Условное давление, МПа | 1,6 | 1,0 | |||||||||
| Минимальный перепад давления на клапане PN, МПа |
0,1 | ||||||||||
| Температура регулирующей среды, °C | от 0 до +225 | ||||||||||
| Диапазоны настройки регулируемой температуры, °C |
0-100; 100-200 | ||||||||||
| Длина дистанционной связи, м | 1,6; 2,5; 4; 6; 10 | ||||||||||
| Зона пропорциональности, °C | 6 | ||||||||||
| Зона нечувствительности, °C | 1 | ||||||||||
| Постоянная времени, с | 60 | ||||||||||
| Протечка в % от Кv, не более | 0,5 | ||||||||||
| Допустимая температурная перегрузка, в течение не более 20 мин. |
100°С выше предела настройки | ||||||||||
| Масса, кг | 6,00 | 7,20 | 8,50 | 10,0 | 12,0 | 18,0 | 25,0 | 32,0 | 50,0 | 74,0 | 90,0 |
Если Вам нужна консультация специалиста, Вы можете задать вопрос в чате (справа внизу), отправить запрос по электронной почте mail@e-formula.ru или позвонить по любому номеру, указанному в шапке сайта.
Если Вы уже приобретали регуляторы РТС-ДО (ДЗ) и Вам не нужна консультация менеджера, Вы можете самостоятельно выписать счёт на оплату перейдя по ссылке. После оплаты регуляторы будут поставлены в производство или отгружены при наличии.Во избежание поставки неликвидной продукции с истёкшим гарантийным сроком, поставка производится по предзаказу.

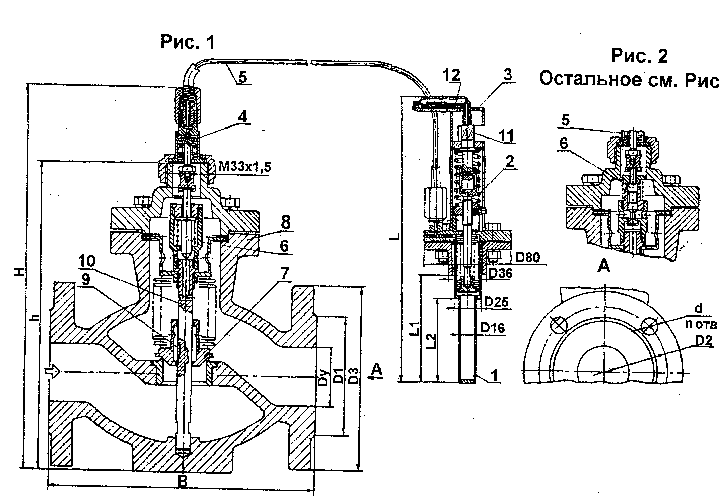

Габаритные размеры, мм.
| Ду | D1 | D2 | D3 | d | n, шт |
B | H | h | Пределы настройки | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0 – 100°С | 100 – 200°С | |||||||||||||
| L | L1 | L2 | L | L1 | L2 | |||||||||
| РТС-ДО (ДЗ)-15 | 47 | 65 | 95 | 14 | 4 | 130 | 222 | 160 | 242 | 81 | 59 | 232 | 71 | 49 |
| РТС-ДО (ДЗ)-20 | 58 | 75 | 105 | 14 | 4 | 150 | 222 | 160 | 242 | 81 | 59 | 232 | 71 | 49 |
| РТС-ДО (ДЗ)-25 | 68 | 85 | 115 | 14 | 4 | 160 | 237 | 175 | 242 | 81 | 59 | 232 | 71 | 49 |
| РТС-ДО (ДЗ)-32 | 78 | 100 | 135 | 18 | 4 | 180 | 270 | 208 | 242 | 81 | 59 | 232 | 71 | 49 |
| РТС-ДО (ДЗ)-40 | 88 | 110 | 145 | 18 | 4 | 200 | 270 | 208 | 242 | 81 | 59 | 232 | 71 | 49 |
| РТС-ДО (ДЗ)-50 | 102 | 125 | 160 | 18 | 4 | 230 | 323 | 261 | 242 | 81 | 59 | 232 | 71 | 49 |
| РТС-ДО (ДЗ)-65 | 122 | 145 | 180 | 18 | 4 | 290 | 331 | 269 | 242 | 81 | 59 | 232 | 71 | 49 |
| РТС-ДО (ДЗ)-80 | 133 | 160 | 195 | 18 | 8 | 310 | 336 | 274 | 242 | 81 | 59 | 232 | 71 | 49 |
| РТС-ДО (ДЗ)-100 | 158 | 180 | 215 | 18 | 8 | 350 | 375 | 313 | 242 | 81 | 59 | 232 | 71 | 49 |
| РТС-ДО (ДЗ)-125 | 184 | 210 | 245 | 18 | 8 | 400 | 482 | 420 | 242 | 81 | 59 | 232 | 71 | 49 |
| РТС-ДО (ДЗ)-50 | 212 | 240 | 280 | 18 | 8 | 480 | 494 | 432 | 242 | 81 | 59 | 232 | 71 | 49 |
