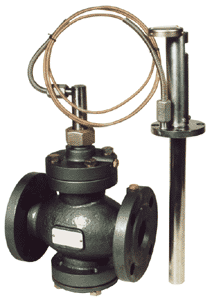

Назначение регулятора температуры РТ-ДО (ДЗ)
Регуляторы температуры прямого действия РТ-ДО (ДЗ) предназначены для автоматического поддержания температуры регулируемой среды (вода, пар и другие жидкие и газообразные среды, неагрессивные к материалам регулятора ) путем изменения расхода. Регулятор температуры РТ представляет собой регулирующее устройство, которые за счёт температуры измеряемой среды получают энергию, необходимую для перестановки регулирующего клапана.К регулируемым параметрам часто не устанавливаются высокие требования точности, и в течении рабочего периода параметры остаются постоянными.
При таких условиях затраты на регулирующее устройство можно снизить, если использовать регуляторы прямого действия (без постороннего источника энергии), в которых термочувствительное устройство извлекает энергию из регулируемой среды в количестве, достаточном для приведения в действие исполнительного органа.
Экономия происходит благодаря отсутствию не только преобразователя температуры, управляющих приборов их обвязки и обслуживания, но также и источника вспомогательной энергии, что особенно важно в случае с широко разветвленной сетью централизованного теплоснабжения. Применение регуляторов снижает образование накипи в трубопроводах и теплообменниках.
Основные технические характеристики Регулятора температуры РТ-ДО (ДЗ)
| Условный проход, мм | 15 | 25 | 40 | 50 | 80 |
|---|---|---|---|---|---|
| Условная пропускная способность, Кv, м³/ч | 2,5 | 6,3 | 16 | 25 | 60 |
| Давление регулируемой среды, МПа | 1,6 | ||||
| Условное давление, МПа | 1,0 | 0,63 | |||
| Перепад давления на регулирующем органе, МПа |
0,6 | 0,4 | |||
| Температура регулирующей среды, °C | от -15 до +225 | ||||
| Диапазоны настройки регулируемой температуры, °C |
0-40; 20-60; 40-80; 60-100; 80-120; 100-140; 120-160; 140-180 | ||||
| Длина дистанционной связи, м | 1,6; 2,5; 4; 6; 10 | ||||
| Зона пропорциональности, °C | 10 | ||||
| Зона нечувствительности, °C | 1 | ||||
| Постоянная времени, с | 100 | ||||
| Протечка в % от Кv, не более | 0,1 | ||||
| Масса, кг | 7,0 | 9,5 | 14,5 | 22,0 | 40,0 |
Если Вам нужна консультация специалиста, Вы можете задать вопрос в чате (справа внизу), отправить запрос по электронной почте mail@e-formula.ru или позвонить по любому номеру, указанному в шапке сайта.
Если Вы уже приобретали регуляторы РТ-ДО (ДЗ) и Вам не нужна консультация менеджера, Вы можете самостоятельно выписать счёт на оплату перейдя по ссылке. После оплаты регуляторы будут поставлены в производство или отгружены при наличии.Во избежание поставки неликвидной продукции с истёкшим гарантийным сроком, поставка производится по предзаказу.
Особенно желательными регулятор температуры РТ-ДО (ДЗ) оказываются в предохранительных устройствах, где они надежно работают и при отсутствии электрического тока сети. Пропорционально действующие регуляторы могут быть использованы для регулирования температуры, давления и расхода.
Регулятор температуры воды РТ-ДО (ДЗ) предназначаются для нагревательных и охладительных систем промышленных, коммунальных и бытовых установок:
• для систем центрального отопления, вентиляции и кондиционирования
• охладителей двигателей, конденсаторов и очистных станций
• парогенераторов, печей, теплообменников, бойлеров, цистерн
• обезжиривающих установок и гальванических сушильных шкафов
• сушильных помещений и теплиц;
• трубопроводных магистралей большой протяженности.
Габаритные размеры, мм.
| Ду | Рис. | Dy | D1 | D2 | D3 | D4 | D5 | D6 | H | H1 | H2 | h | h1 | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| РТ-ДО-15 | I | 15 | 95 | 34 | 80 | 65 | 14 | 65 | 265 | 195 | 470 | 270 | 64 | 130±1,0 |
| РТ-ДЗ-15 | II | 15 | 95 | 34 | 80 | 65 | 14 | 65 | 265 | 180 | 470 | 270 | 64 | 130±1,0 |
| РТ-ДО-25 | I | 25 | 115 | 34 | 80 | 85 | 14 | 65 | 285 | 205 | 470 | 270 | 64 | 160±1,0 |
| РТ-ДЗ-25 | II | 25 | 115 | 34 | 80 | 85 | 14 | 65 | 295 | 155 | 470 | 270 | 64 | 160±1,0 |
| РТ-ДО-40 | I | 40 | 145 | 34 | 80 | 110 | 14 | 65 | 325 | 225 | 470 | 270 | 64 | 200±1,0 |
| РТ-ДЗ-40 | II | 40 | 145 | 34 | 80 | 110 | 14 | 65 | 335 | 185 | 470 | 270 | 64 | 200±1,0 |
| РТ-ДО-50 | I | 50 | 160 | 53 | 100 | 125 | 18 | 80 | 430 | 315 | 690 | 490 | 80 | 230±1,0 |
| РТ-ДЗ-50 | II | 50 | 160 | 53 | 100 | 125 | 18 | 80 | 440 | 255 | 690 | 490 | 80 | 230±1,0 |
| РТ-ДО-80 | I | 80 | 185 | 53 | 100 | 150 | 18 | 80 | 500 | 355 | 690 | 490 | 80 | 310±2,0 |
| РТ-ДЗ-80 | II | 80 | 185 | 53 | 100 | 150 | 18 | 80 | 510 | 285 | 690 | 490 | 80 | 310±2,0 |
Схемы подключения регуляторов температуры РТ-ДО (ДЗ)

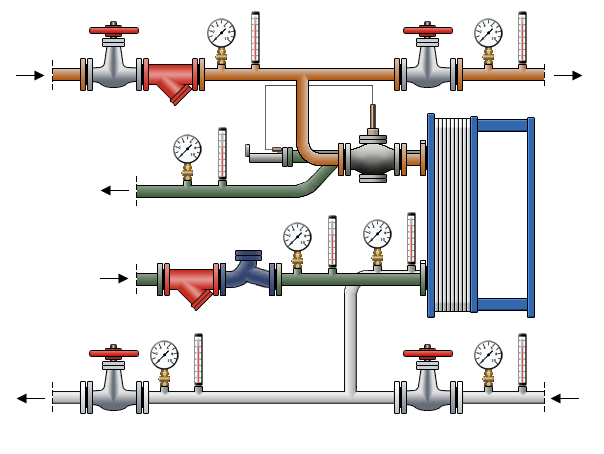

Установка регулятора температуры РТ-ДО на теплообменнике ГВС
Установка регулятора температуры РТ-ДО на обратном трубопроводе системы отопления

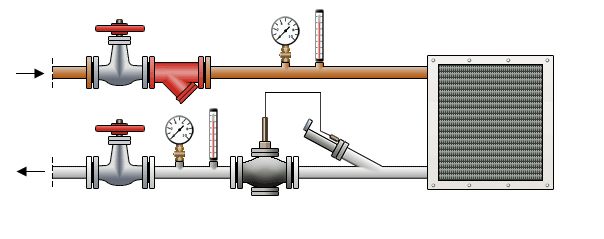

Установка регулятора температуры РТ-ДО после калорифера вентиляционной установки

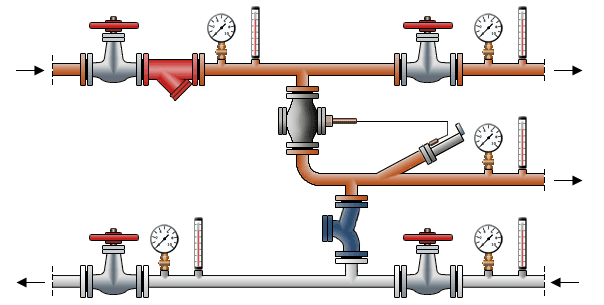

Установка регулятора температуры РТ-ДО в открытой системе ГВС
