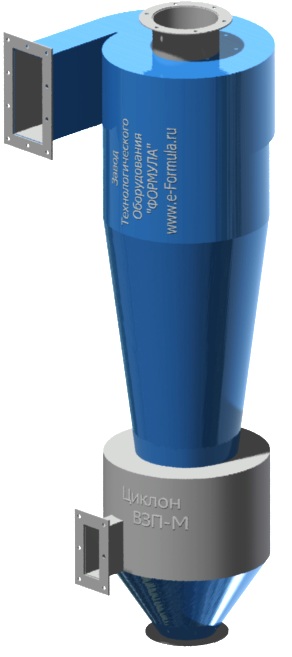

Пылеуловитель ( Циклон ) ВЗП-М предназначен для улавливания пыли: волокнистой, средне и сильнослипающих пылей, в системах пневмотранспорта и аспирационных установках.
Пылеуловители (циклоны )ВЗП-М применяются в следующих отраслях промышленности: химической, деревообрабатывающей, пищевой, текстильной, легкой и т.д.
За счёт улиточного завихрителя и наличия конического корпуса, в циклоне ВЗП-М достигнута большая эффективность очистки от мелкодисперсной пыли.
Проходя через завихрители, воздушные потоки закручиваются в одну и ту же сторону навстречу друг другу. Пыль под действием центробежной силы отбрасывается к стенке, смывается нисходящим верхним потоком через кольцевую щель под отбойную шайбу в бункер пылеуловителя. Очищенный воздух через центральный выхлопной патрубок выводится из пылеуловителя. Если требуется большая производительность, Циклоны ВЗП-М объединяются в группы по 2 и 4 в группе с общим подводом к завихрителям верхнего и нижнего потоков с общим бункером.
При установке циклона вне помещения после вентилятора ( работа на нагнетание ) требуется ЗОНТ для предотвращения попадания осадков в систему.
При установке циклона до вентилятора (работа на разряжение ) требуется УЛИТКА-РАСКРУЧИВАТЕЛЬ для уменьшения нагрузки на вентилятор и гидравлического сопротивления системы в целом.
Оптимальная скорость – 3,5 м/с.
Оптимальная кратность расходов первичного и вторичного потоков – 0,69
Эффективносит очистки 98-99%
Δpопт, Па (при tг = +20ºС) = 1397
ζц(КГС) = 190
от осадков
ручная ЗШР
питатель ГРП
дисковый
уровня сыпучих
Прайс Лист

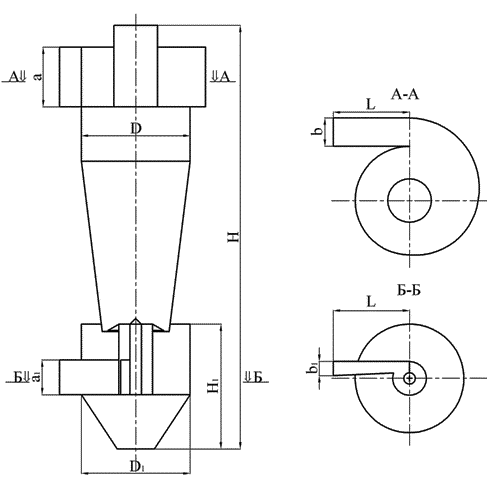

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЫЛЕУЛОВИТЕЛЕЙ ТИПА ВЗП-М
| Наименование | Производи- тельность м3/час | Диаметр, мм | Высота, мм | Коэфф. гидравлического сопротивления ζц(КГС) | Скорость Vц, м/с | Скорость Vвх, м/с | Масса не более, кг | Подробнее | Чертёж |
|---|---|---|---|---|---|---|---|---|---|
| ВЗП-М-300 | 900 | 300 | 1200 | 190 | 3,5 | 14,9 | 23 | Подробнее | Чертёж ВЗП-М-300 Паспорт ВЗП-М-300 |
| ВЗП-М-400 | 1600 | 400 | 1600 | 190 | 3,5 | 14,9 | 58 | Подробнее | Чертёж ВЗП-М-400 Паспорт ВЗП-М-400 |
| ВЗП-М-500 | 2500 | 500 | 1950 | 190 | 3,5 | 14,9 | 86 | Подробнее | Чертёж ВЗП-М-500 Паспорт ВЗП-М-500 |
| ВЗП-М-600 | 3600 | 600 | 2360 | 190 | 3,5 | 14,9 | 95 | Подробнее | Чертёж ВЗП-М-600 Паспорт ВЗП-М-600 |
| ВЗП-М-800 | 6400 | 800 | 3160 | 190 | 3,5 | 14,9 | 210 | Подробнее | Чертёж ВЗП-М-800 Паспорт ВЗП-М-800 |
| ВЗП-М-900 | 8500 | 800 | 3160 | 190 | 3,5 | 14,9 | 210 | Подробнее | Чертёж ВЗП-М-900 Паспорт ВЗП-М-900 |
| ВЗП-М-1000 | 10000 | 1000 | 3940 | 190 | 3,5 | 14,9 | 336 | Подробнее | Чертёж ВЗП-М-1000 Паспорт ВЗП-М-1000 |
| ВЗП-М-1200 | 14200 | 1200 | 4688 | 190 | 3,5 | 14,9 | 520 | Подробнее | Чертёж ВЗП-М-1200 Паспорт ВЗП-М-1200 |
