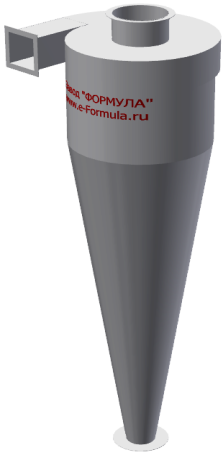

Завод Технологического Оборудования "ФОРМУЛА" - сертифицированный производитель ( изготовитель ) Циклона УЦ конструкции ДревПрома
Циклон УЦ предназначены для очистки технологических выбросов деревообрабатывающих производств от неслипающихся, неволокнистых пылей, а также смесей шлифовальной пыли с сухими опилками и стружкой.
Циклон УЦ может устанавливаться как на нагнетательной стороне системы (под давлением, после пылевого вентилятора), так и на всасывающей стороне (под разряжением, до вентилятора).
Изготавливаются в четырех модификациях в зависимости от соотношения выходного патрубка к диаметру циклона - 0,38D , 0,45D , 0,53D , 0,60D. С увеличением номера модификации у циклонов каждого диаметра уменьшается коэффициент очистки выбросов, но уменьшается и аэродинамическое сопротивление системы. По умолчанию изготавливаются циклоны в модификации 0,38D
При установке циклона УЦ вне помещения после вентилятора ( работа на нагнетание ) требуется ЗОНТ для предотвращения попадания осадков в систему.
При установке циклона до вентилятора (работа на разряжение ) требуется УЛИТКА-РАСКРУЧИВАТЕЛЬ для уменьшения нагрузки на вентилятор и гидравлического сопротивления системы в целом.
Рекомендуемая скорость: Vц (Vвх), м,с 0,96 - 1,28 (12-16)
Оптимальная скорость: Vц (Vвх), м,с 0,96 - 1,12 (12-14)
Δpопт, Па (при tг = +20ºС) = 1498
ζц(КГС) = 1990
от осадков
ручная ЗШР
питатель ГРП
дисковый
уровня сыпучих
Прайс Лист

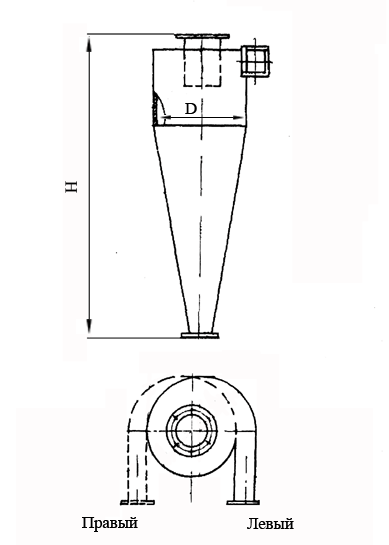

Основные характеристики циклонов УЦ ДревПрома
| Наименование | Производи- тельность м3/час | Диаметр, мм | Высота, мм | Коэфф. гидравлического сопротивления ζц(КГС) | Скорость Vц, м/с | Скорость Vвх, м/с | Масса не более, кг | Подробнее | Чертёж |
|---|---|---|---|---|---|---|---|---|---|
| УЦ-500-1 | 800 | 500 | 2040 | 1990 | 1,1 | 12 - 16 | 52 | Подробнее | Чертёж УЦ-500-1 ДревПрома Паспорт УЦ-500-1 ДревПрома |
| УЦ-560-1 | 975 | 560 | 2257 | 1990 | 1,1 | 12 - 16 | 63 | Подробнее | Чертёж УЦ-560-1 ДревПрома Паспорт УЦ-560-1 ДревПрома |
| УЦ-630-1 | 1250 | 630 | 2510 | 1990 | 1,1 | 12 - 16 | 71 | Подробнее | Чертёж УЦ-630-1 ДревПрома Паспорт УЦ-630-1 ДревПрома |
| УЦ-710-1 | 1550 | 710 | 2608 | 1990 | 1,1 | 12 - 16 | 82 | Подробнее | Чертёж УЦ-710-1 ДревПрома Паспорт УЦ-710-1 ДревПрома |
| УЦ-800-1 | 2000 | 800 | 3040 | 1990 | 1,1 | 12 - 16 | 120 | Подробнее | Чертёж УЦ-800-1 ДревПрома Паспорт УЦ-800-1 ДревПрома |
| УЦ-900-1 | 2500 | 900 | 3370 | 1990 | 1,1 | 12 - 16 | 170 | Подробнее | Чертёж УЦ-900-1 ДревПрома Паспорт УЦ-900-1 ДревПрома |
| УЦ-1000-1 | 3100 | 1000 | 3800 | 1990 | 1,1 | 12 - 16 | 220 | Подробнее | Чертёж УЦ-1000-1 ДревПрома Паспорт УЦ-1000-1 ДревПрома |
| УЦ-1100-1 | 3750 | 1100 | 4220 | 1990 | 1,1 | 12 - 16 | 260 | Подробнее | Чертёж УЦ-1100-1 ДревПрома Паспорт УЦ-1100-1 ДревПрома |
| УЦ-1200-1 | 4500 | 1200 | 4570 | 1990 | 1,1 | 12 - 16 | 290 | Подробнее | Чертёж УЦ-1200-1 ДревПрома Паспорт УЦ-1200-1 ДревПрома |
| УЦ-1300-1 | 5250 | 1300 | 4930 | 1990 | 1,1 | 12 - 16 | 355 | Подробнее | Чертёж УЦ-1300-1 ДревПрома Паспорт УЦ-1300-1 ДревПрома |
| УЦ-1400-1 | 6100 | 1400 | 5290 | 1990 | 1,1 | 12 - 16 | 405 | Подробнее | Чертёж УЦ-1400-1 ДревПрома Паспорт УЦ-1400-1 ДревПрома |
| УЦ-1500-1 | 7000 | 1500 | 5720 | 1990 | 1,1 | 12 - 16 | 450 | Подробнее | Чертёж УЦ-1500-1 ДревПрома Паспорт УЦ-1500-1 ДревПрома |
| УЦ-1600-1 | 8000 | 1600 | 6100 | 1990 | 1,1 | 12 - 16 | 495 | Подробнее | Чертёж УЦ-1600-1 ДревПрома Паспорт УЦ-1600-1 ДревПрома |
| УЦ-1800-1 | 10000 | 1800 | 6880 | 1990 | 1,1 | 12 - 16 | 645 | Подробнее | Чертёж УЦ-1800-1 ДревПрома Паспорт УЦ-1800-1 ДревПрома |
| УЦ-2000-1 | 12400 | 2000 | 7450 | 1990 | 1,1 | 12 - 16 | 750 | Подробнее | Чертёж УЦ-2000-1 ДревПрома Паспорт УЦ-2000-1 ДревПрома |
