Скоростной промыватель СИОТСкоростной промыватель СИОТ 5.904-61

Завод Технологического Оброрудования "ФОРМУЛА" - сертифицированный производитель скоростных промывателей СИОТ серии 5.904-61
Скоростной промыватель СИОТ (серия 5.904-61) рекомендуется применять для очистки запыленного воздуха в вытяжных вентустановках от различных видов смачиваемой пыли, за исключением цементирующейся и волокнистой, а также конденсационных аэрозолей.
Скоростной промыватель СИОТ— прямоточный мокрый пылеуловитель, в котором улавливание пыли происходит путем осаждения ее на смоченные стенки корпуса под действием центробежных сил, а также промывки воздуха распыляемой водой. Вода, стекающая со стенок, поступает на винтовое коническое днище. Между образующими этого днища через входное сечение в промыватель подается воздух, под действием которого вода,поступающая на днище, увлекается потоком воздуха к верхней образующей (в направлении его вращения), срывается с нее и попадает на входящую в промыватель струю воздуха, распыляется и увлекается в среднюю часть промывателя. Благодаря этим эффектам (центробежной сепарации и промывки воздуха распыляемой водой) скоростные промыватели СИОТ более эффективны, чем пленочные циклоны,особенно при очистке от мелких фракций пыли.
В сливной патрубок поступает лишь тяжелая загрязненная часть вращающейся по дну пульпы, а остальная часть воды продолжает циркулировать и многократно использоваться в аппарате.

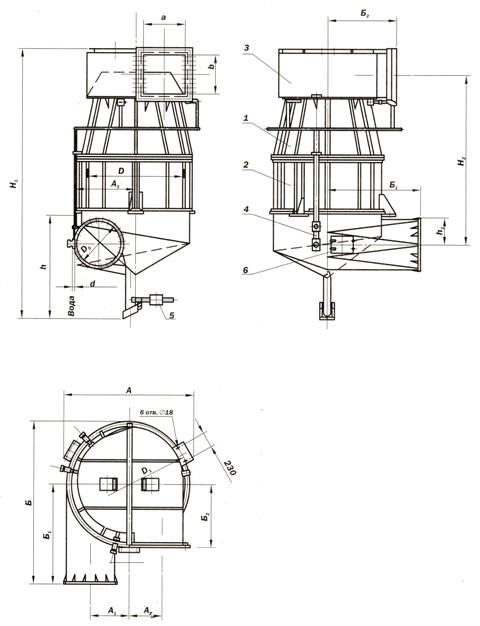

Днище выполнено в виде винтовой конической поверхности с вершиной на оси промывателя. Входной патрубок переходит с круглого сечения на треугольное, снизу и сбоку которого предусмотрен уступ, разграничивающий сухую и смоченную поверхности промывателя. Сливной патрубок в нижней части днища служит для удаления шлама через наклонную мигалку.
Большая часть воды через форсунки попадает в верхнюю зону промывателя на водораспределительное кольцо, скоторого она стекает, смачивая стенки корпуса, а другая часть воды через нижнюю форсунку подается в нижнюю зону промывателя.
Вывод воздуха из скоростного промывателя СИОТ осуществляется через раскручиватель, выполненный в виде улитки. Для пусковой регулировки при наладке служит вентиль.
Скоростные промыватели СИОТ могут быть правого и левого исполнения и устанавливать их рекомендуется на всасывании (перед вентилятором), при этом необходимо предусмотреть отвод воды из нижней части кожуха вентилятора. Давление воды перед верхними форсунками должно составить 1 кгс/м2 и быть постоянным.
Рекомендуемые скорости воздуха (Vo) в круглом сечении входного патрубка находятся в пределах 14…20 м/с. При этих скоростях весь ряд промывателей перекрывает область пропускной способности от 12,5 до 280тыс. м3/ч.
Степень очистки воздуха для частиц менее 5 мкм составляет 95% при Vo=20 м/с и 90% при Vo=14 м/с.




Преимущество заказа циклона у нас:
Все циклоны изготавливаются из стали 09Г2С толщиной от 3 мм;
Срок производства одинарных циклонов 5-10 рабочих дней;
Гарантия на циклоны 24 месяца;
Вся выпускаемая продукция сертифицирована;
Опыт производства циклонов 15 лет;


Прайс Лист
Типоразмер Производительность по воздуху, тыс. м3/час при скорости воздуха в входном патрубке Расход  воды максимальный, м3/час Габаритные размеры Масса, кг
Vo=14 м/с Vo=20 м/с Диаметр, мм Высота, мм
СИОТ №5 12 17,5 2,0 1344 3170 755
СИОТ №6 17,5 25 2,8 1596 3660 1070
СИОТ №7 25 35 3,9 1896 4250 1440
СИОТ №8 35 50 5,5 2256 4970 2300
СИОТ №9 50 70 7,7 2688 5820 3150
СИОТ №10 70 100 11,0 3192 6820 4500
СИОТ №11 100 140 15,5 3792 8000 5950
СИОТ №12 140 200 22,0 4512 9430 8700
СИОТ №13 200 280 31,0 5400 11170 14030

ГИДРАВЛИЧЕСКОЕ СОПРОТИВЛЕНИЕ СКОРОСТНЫХ ПРОМЫВАТЕЛЕЙ СИОТ
Скорость воздуха в круглом (входном)
 сечении входного патрубка Vo, м/с
14 15 16 17 18 19 20
Гидравлическое сопротивление, Па 795 900 1009 1117 1225 1333 1441


    23.03.2018.
