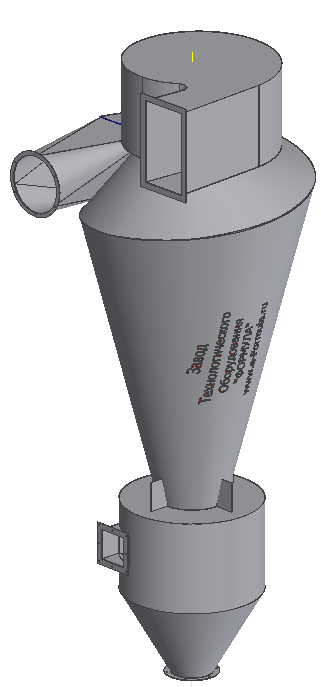

Циклон СИОТ-М1

Циклон СИОТ М1Предназначены для сухой очистке газов, выделяющихся при некоторых технологических процессах (сушке, обжиге, агломерации, сжигании топлива и т.д.), а также аспирационного воздуха в различных отраслях промышленности (черной, цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, энергетике т.д.)
Применение циклонов СИОТ-М1 в условиях взрывоопасных сред недопустимо.
Рекомендуется применять циклоны СИОТ при начальной запыленности до 300 г/м3.
В отличие от циклонов СИОТ старой серии в настоящую серию 5.907-1 включены добавочно еще три номера большего диаметра (№8…№10), так как улучшение структуры потока в модернизированных циклонах позволяет получить в процессе эксплуатации достаточно высокую эффективность очистки в аппаратах больших размеров.
В конструкцию циклонов и бункеров внесен ряд изменений, упрощающих изготовление и улучшающих эксплуатацию аппаратов:
- упрощена конструкция раскручивателя(вместо раскручивателя с винтовой крышкой он выполнен в виде улитки);
- исключен вариант раскручивателя в виде плоского щита, так как коэффициент местного сопротивления циклона с таким раскручивателем выше, чем с раскручивателем – улиткой;
- высота корпуса циклона уменьшена на 25…30%, а диаметр пылевыпускного отверстия увеличен;
- увеличена толщина стенок корпуса с 2 мм до 3 мм;
В циклонах СИОТ-М1 между корпусом и бункером устанавливается вставка-закручиватель (как в пылеуловителях ВЗП). Основной запыленный поток входит в верхнюю часть циклона, а дополнительный поток подается в нижнюю часть циклона.
Оптимальная скорость очищаемого воздушного потока на входе в завихритель для всех циклонов СИОТ равна 15 м/сек.
Температура воздушного потока не должна превышать 4000С.
Δpопт, Па (при tг = +20ºС) = 1260
ζц(КГС) = 2100




Преимущество заказа циклона у нас:
Все циклоны изготавливаются из стали 09Г2С толщиной от 3 мм;
Срок производства одинарных циклонов 5-10 рабочих дней;
Гарантия на циклоны 24 месяца;
Вся выпускаемая продукция сертифицирована;
Опыт производства циклонов 15 лет;


Прайс Лист

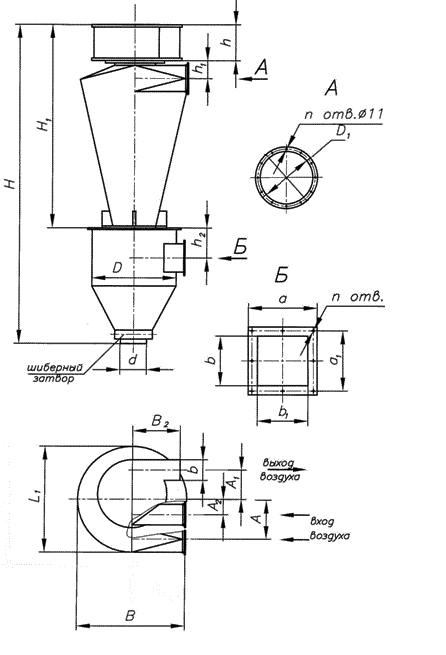

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ СИОТ-М1
Наименование Производительность
по воздуху м3/ч
Габаритные размеры Масса, кг
Диаметр, мм Высота, мм
ЦИКЛОН СИОТ-М1 №1 2250 550 2075 143
ЦИКЛОН СИОТ-М1 №2 4500 700 2895 257
ЦИКЛОН СИОТ-М1 №3 6750 800 3479 370
ЦИКЛОН СИОТ-М1 №4 9000 870 3950 468
ЦИКЛОН СИОТ-М1 №5 11250 940 4302 578
ЦИКЛОН СИОТ-М1 №6 12750 980 4576 690
ЦИКЛОН СИОТ-М1 №7 15000 1020 4906 780
ЦИКЛОН СИОТ-М1 №8 18750 1100 5423 962
ЦИКЛОН СИОТ-М1 №9 22500 1180 5944 1145
ЦИКЛОН СИОТ-М1 №10 26500 1240 6334 1310
