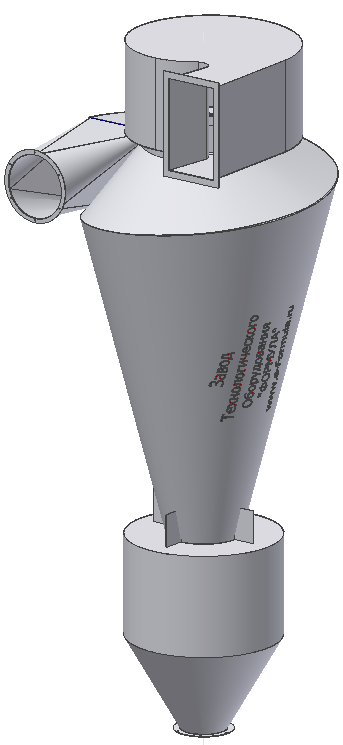

Циклон СИОТ-М

Предназначены для сухой очистки газов, выделяющихся при некоторых технологических процессах (сушке, обжиге,Циклон СИОТ-М агломерации, сжигании топлива и т.д.), а также аспирационного воздуха в различных отраслях промышленности (черной, цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, энергетике т.д.)
Применение циклонов СИОТ-М в условиях взрывоопасных сред недопустимо.
Рекомендуется применять циклоны СИОТ при начальной запыленности до 300 г/м3.
В отличие от циклонов СИОТ старой серии в настоящую серию 5.907-1 включены добавочно еще три номера большего диаметра (№8…№10), так как улучшение структуры потока в модернизированных циклонах позволяет получить в процессе эксплуатации достаточно высокую эффективность очистки в аппаратах больших размеров.
В конструкцию циклонов и бункеров внесен ряд изменений, упрощающих изготовление и улучшающих эксплуатацию аппаратов:
- упрощена конструкция раскручивателя(вместо раскручивателя с винтовой крышкой он выполнен в виде улитки);
- исключен вариант раскручивателя в виде плоского щита, так как коэффициент местного сопротивления циклона с таким раскручивателем выше, чем с раскручивателем – улиткой;
- высота корпуса циклона уменьшена на 25…30%, а диаметр пылевыпускного отверстия увеличен;
- увеличена толщина стенок корпуса с 2 мм до 3 мм;
В циклонах СИОТ-М между корпусом и бункером устанавливается глухая цилиндрическая вставка в результате искусственно снижается интенсивность вихря в нижней части корпуса и в бункере и, как следствие, уменьшается вторичный унос пыли. По сравнению с конструкцией СИОТ общий унос пыли уменьшается в 2- 2,5 раза.
Температура воздушного потока не должна превышать 4000С.
Δpопт, Па (при tг = +20ºС) = 1260
ζц(КГС) = 2100




Преимущество заказа циклона у нас:
Все циклоны изготавливаются из стали 09Г2С толщиной от 3 мм;
Срок производства одинарных циклонов 5-10 рабочих дней;
Гарантия на циклоны 24 месяца;
Вся выпускаемая продукция сертифицирована;
Опыт производства циклонов 15 лет;


Прайс Лист

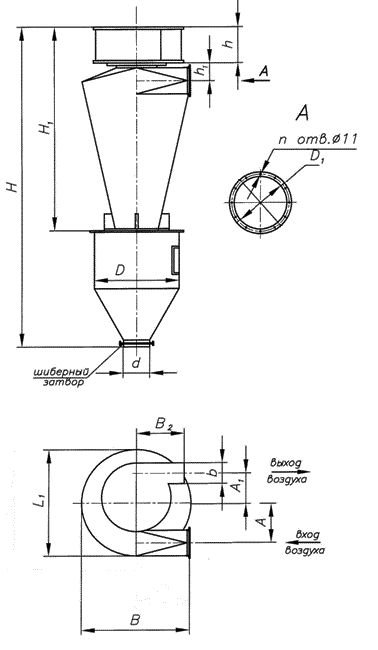

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ СИОТ-М
Наименование Производительность
по воздуху м3/ч
Габаритные размеры Масса, кг
Диаметр, мм Высота, мм
ЦИКЛОН СИОТ-М №1 1500 550 2075 138
ЦИКЛОН СИОТ-М №2 3000 700 2895 248
ЦИКЛОН СИОТ-М №3 4500 800 3479 357
ЦИКЛОН СИОТ-М №4 6000 870 3950 450
ЦИКЛОН СИОТ-М №5 7500 940 4302 556
ЦИКЛОН СИОТ-М №6 8500 980 4576 675
ЦИКЛОН СИОТ-М №7 10000 1020 4906 760
ЦИКЛОН СИОТ-М №8 12500 1100 5423 945
ЦИКЛОН СИОТ-М №9 15000 1180 5944 1125
ЦИКЛОН СИОТ-М №10 17500 1240 6334 1285
    23.03.2018.
