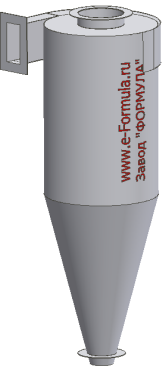

Циклон СЦН-40 эффективно очищает воздух и газы от мелкой и средней пыли, а так же абразивной пыли на скоростях не более Vц = 1,4 м/с (Vвх = 18 м/с)
Циклон СЦН-40 имеет более высокую степень очистки, чем циклоны ЦН-15, СК-ЦН-34 и УЦ-38.
Вынос пыли из Циклона СЦН-40 в 2,5 раза меньше, чем у циклона ЦН-15 и в 1,5 раза меньше, чем у циклонов СК-ЦН-34 и УЦ-38 при равных энергозатратах.
Высокая степень очистки в Циклоне СЦН-40 достигнута за счет повышения интенсивности вращательного движения газа в корпусе циклона и одновременного снижения скорости радиального стока в направлении к выхлопной трубе.
Циклон СЦН-40 меньше подвержен забиваемости и абразивному износу, чем ЦН-15.
Гидравлическое сопротивление Циклона СЦН-40 при t=20°С 1000-2000 ПА.
Скорость в входном патрубке Циклона СЦН-40 Vвх = 16-24 м/с.
Условная скорость в сечении корпуса циклона Vц= 1,3-1,9 м/с.
Степень очистки в Циклоне СЦН-40 диаметром 1000 мм для пыли 10 мкм, при t=20°С - 95 %
Коэффициент гидравлического сопротивления, отнесенный к сечению корпуса циклона -1100
Δpопт, Па (при tг = +20ºС) = 1690
ζц(КГС) = 1100
Прайс Лист

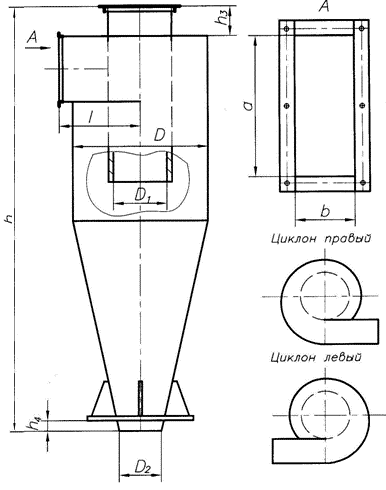

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА СЦН-40
Наименование | Производи- тельность м3/час | Диаметр, мм | Высота, мм | Коэфф. гидравлического сопротивления ζц(КГС) | Скорость Vц, м/с | Скорость Vвх, м/с | Масса не более, кг | Подробнее | Чертёж |
---|---|---|---|---|---|---|---|---|---|
СЦН-40-300 | 400 | 300 | 990 | 1210 | 1,6 | 16,7 - 24,5 | 2 | Подробнее | Чертёж СЦН-40-300 Паспорт СЦН-40-300 |
СЦН-40-400 | 725 | 400 | 1320 | 1210 | 1,6 | 16,7 - 24,5 | 30 | Подробнее | Чертёж СЦН-40-400 Паспорт СЦН-40-400 |
СЦН-40-500 | 1150 | 500 | 1650 | 1210 | 1,6 | 16,7 - 24,5 | 70 | Подробнее | Чертёж СЦН-40-500 Паспорт СЦН-40-500 |
СЦН-40-600 | 1630 | 600 | 1980 | 1210 | 1,6 | 16,7 - 24,5 | 90 | Подробнее | Чертёж СЦН-40-600 Паспорт СЦН-40-600 |
СЦН-40-700 | 2230 | 700 | 2350 | 1210 | 1,6 | 16,7 - 24,5 | 125 | Подробнее | Чертёж СЦН-40-700 Паспорт СЦН-40-700 |
СЦН-40-800 | 2900 | 800 | 2650 | 1210 | 1,6 | 16,7 - 24,5 | 160 | Подробнее | Чертёж СЦН-40-800 Паспорт СЦН-40-800 |
СЦН-40-900 | 3650 | 900 | 2980 | 1210 | 1,6 | 16,7 - 24,5 | 195 | Подробнее | Чертёж СЦН-40-900 Паспорт СЦН-40-900 |
СЦН-40-1000 | 4550 | 1000 | 3300 | 1210 | 1,6 | 16,7 - 24,5 | 250 | Подробнее | Чертёж СЦН-40-1000 Паспорт СЦН-40-1000 |
СЦН-40-1100 | 5500 | 1100 | 3650 | 1210 | 1,6 | 16,7 - 24,5 | 310 | Подробнее | Чертёж СЦН-40-1100 Паспорт СЦН-40-1100 |
СЦН-40-1200 | 6650 | 1200 | 4300 | 1210 | 1,6 | 16,7 - 24,5 | 350 (s=3) | Подробнее | Чертёж СЦН-40-1200 Паспорт СЦН-40-1200 |
СЦН-40-1500 | 10200 | 1500 | 5000 | 1210 | 1,6 | 16,7 - 24,5 | 600 (s=3) | Подробнее | Чертёж СЦН-40-1500 Паспорт СЦН-40-1500 |

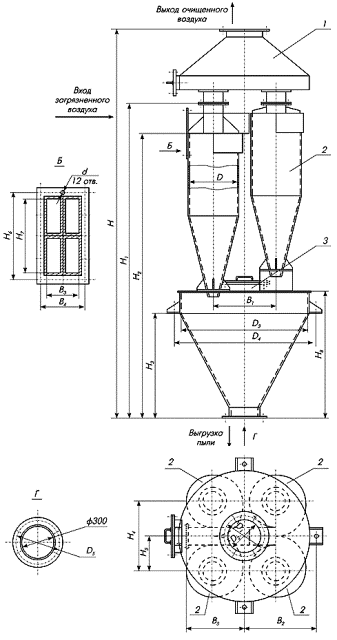

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ГРУППОВОГО ЦИКЛОНА СЦН-40 ( группа из 4-х штук )
Типоразмер | Производи- тельность по воздуху, куб.м/час |
Габаритные размеры | Масса, кг | ||
---|---|---|---|---|---|
Диаметр, мм | Высота, мм | Ширина, мм | |||
Циклон СЦН-40-300х4 | 1630 - 1930 | 300 | 920 | 200 | |
Циклон СЦН-40-400х4 | 2890 - 3430 | 400 | 1150 | 360 | |
Циклон СЦН-40-500х4 | 4520 - 5370 | 500 | 1440 | 570 | |
Циклон СЦН-40-600х4 | 6500 - 7730 | 600 | 1680 | 1000 | |
Циклон СЦН-40-700х4 | 8950 - 10630 | 700 | 1920 | 1380 | |
Циклон СЦН-40-800х4 | 11570 - 13740 | 800 | 2140 | 1880 | |
Циклон СЦН-40-900х4 | 14650 - 17400 | 900 | 2412 | 2350 | |
Циклон СЦН-40-1000х4 | 18100 - 21480 | 1000 | 2662 | 2980 | |
Циклон СЦН-40-1100х4 | 21900 - 26000 | 1100 | 2902 | 4880 | |
Циклон СЦН-40-1200х4 | 25880 - 30730 | 1200 | 3165 | 5770 |
