Циклоны Гипродрева применяются для улавливания крупных древесных частиц ( стружка, опилки ).
Циклон Гипродрева рекомендуется применять приочистке воздуха от сравнительно крупных древесных частиц размером более 60 мкм при дифиците электроэнергии, когда степень очистки воздуха в циклоне данного типа соответствует предъявляемым требованиям
Конструкция Циклона Гипродрева состоит из корпуса с крышкой и входным патрубком, конуса и выхлопной трубы.
Очистка воздуха от пыли осуществляется под действием центробежных сил.
При присоединении к циклону двух или трех воздуховодов входной патрубок делится распределительными перегородками пропорционально площадям живых сечений.
Циклоны могут изготавливаться как правого, так и левого исполнения. У циклонов правого исполнения движение воздуха, при взгляде на циклон с верху, происходит по часовой стрелки, у циклонов левого исполнения – против часовой стрелки.

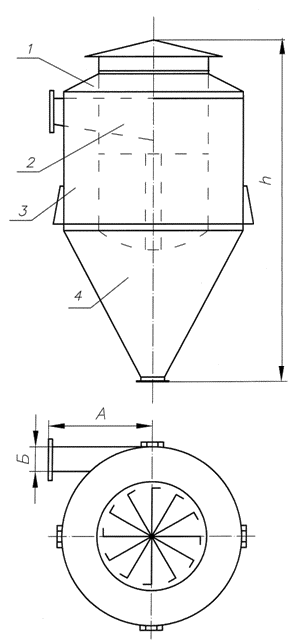

На рисунке изображен циклон правого исполнения.
В связи с большими габаритами Циклон Гипродрева в плане, значительной металлоемкостью и относительно низкой эффективностью, не рекомендованы к применению.
Рекомендуемая скорость: Vц (Vвх), м,с 0,6 (18,1)

от осадков

ручная ЗШР

питатель ГРП

дисковый

уровня сыпучих
Прайс Лист
Типоразмер | Производи- тельность по воздуху, куб.м/час |
Габаритные размеры | Масса, кг | |
---|---|---|---|---|
Диаметр, мм | Высота, мм | |||
Циклон Гипродрева №1 | 6000 - 8000 | 1900 | 3815 | 660 |
Циклон Гипродрева №2 | 3200 - 6000 | 2100 | 4190 | 750 |
Циклон Гипродрева №3 | 6000 - 9000 | 2250 | 4500 | 770 |
Циклоны Гипродрева изготавливаются до №20 диаметром 4960 мм
