Назначение центробежного пылеотделителя циклона ЦОЛ

Центробежные пылеотделители - циклоны ЦОЛ предназначены для улавливания сухой крупной (𝛿50 = 100 мкм) неслипающейся, неналипающей и неволокнистой зерновой или аналогичной пыли в аспирационных установках элеваторов, зернохранилищ предприятий по переработке и хранению зерна, в мукомольной промышленности и так далее.
Эффективность отчистки крупной зерновой пыли составляет 95-98%.
Относятся к типу цилиндрических циклонов, т.к. высота их цилиндрической части превышает высоту конической.
Выпускаются в одиночном исполнении правого и левого вращения.
В зависимости от требований, предъявляемых к очистке газов, от свойств и дисперсного состава частиц, циклоны ЦОЛ могут применяться как самостоятельно, так и использоваться в качестве аппарата первой ступени очистки в сочетании с другими газоочистительными аппаратами.
Особенностью конструкции циклонов ЦОЛ является наличие противоподсосного конусного устройства, служащего для регулирования величины давления в выходном патрубке циклона, работающего на нагнетании. При потере давления в выхлопной трубе более чем на 100 Па, на пылевом патрубке устанавливают пылевой затвор. В этом случае противоподсосное конусное устройство демонтируют.
При работе циклона на всасывающей стороне установки на пылевом патрубке устанавливают шлюзовой затвор, а противоподсосное конусное устройство снимают. При этом должна быть обеспечена непрерывная выгрузка уловленного продукта из конуса циклона.
Несмотря на герметизацию выпуска из циклона, подсос воздуха через шлюзовой затвор составляет до 150 метров кубических в час.
При работе в сети воздух из выхлопной трубы выводят под углом 90 градусов к оси циклона при помощи УЛИТКИ-РАСКРУЧИВАТЕЛЯ , которая как и циклон бывает правого и левого исполнения. Для циклона ЦОЛ правого исполнения требуется раскручивающая улитка с левым вращением, а для левого - сответсвенно правая. Раскручивающая улитка служит не только для разворота воздуха на 90 градусов, но и для уменьшения нагрузки на вентилятор и гидравлического сопротивления системы вцелом.
При установке циклона вне здания после вентилятора ( работа на нагнетание ) требуется ЗОНТ для предотвращения попадания осадков в систему.
Δpопт, Па (при tг = +20ºС) = 781


Заслонка шиберная ручная ЗШР
Зонт для циклона
от осадков
Заслонка шиберная ручная ЗШР
Заслонка шиберная
ручная ЗШР
Герметичный роторный <br />питатель ГРП
Герметичный роторный
питатель ГРП
Затвор поворотный <br />дисковый
Затвор поворотный
дисковый
Лопастной датчик уровня сыпучих веществ
Лопастной датчик
уровня сыпучих
Прайс Лист

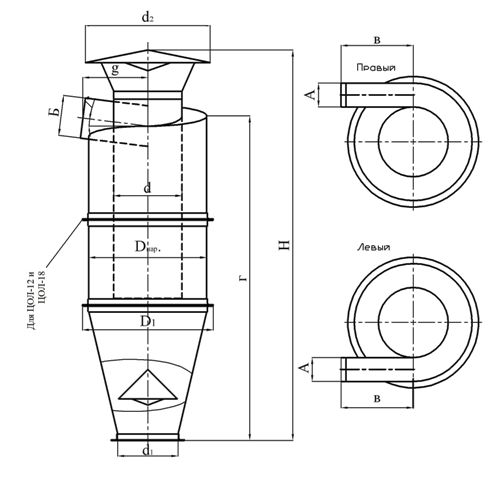

Технические характеристики циклона ЦОЛ


Наименование Производи- тельность м3/час Диаметр, мм Высота, мм Коэфф. гидравлического сопротивления ζц(КГС) Скорость Vц, м/с Скорость Vвх, м/с Масса не более, кг Подробнее Чертёж
ЦОЛ-1 1000 453 1505 430 1,5 - 1,7 16 - 18 47 Подробнее Чертёж ЦОЛ-1
Паспорт ЦОЛ-1
ЦОЛ-1,5 1500 560 1840 430 1,5 - 1,7 16 - 18 65 Подробнее Чертёж ЦОЛ-1,5
Паспорт ЦОЛ-1,5
ЦОЛ-3 3000 788 2655 430 1,5 - 1,7 16 - 18 125 Подробнее Чертёж ЦОЛ-3
Паспорт ЦОЛ-3
ЦОЛ-4,5 4500 969 3260 430 1,5 - 1,7 16 - 18 175 Подробнее Чертёж ЦОЛ-4,5
Паспорт ЦОЛ-4,5
ЦОЛ-6 6000 1105 3735 430 1,5 - 1,7 16 - 18 275 Подробнее Чертёж ЦОЛ-6
Паспорт ЦОЛ-6
ЦОЛ-9 9000 1367 4530 430 1,5 - 1,7 16 - 18 400 Подробнее Чертёж ЦОЛ-9
Паспорт ЦОЛ-9
ЦОЛ-12 12000 1580 5265 430 1,5 - 1,7 16 - 18 600 Подробнее Чертёж ЦОЛ-12
Паспорт ЦОЛ-12
ЦОЛ-15 15000 1766 5900 430 1,5 - 1,7 16 - 18 720 Подробнее Чертёж ЦОЛ-15
Паспорт ЦОЛ-15
ЦОЛ-18 18000 1932 6340 430 1,5 - 1,7 16 - 18 840 Подробнее Чертёж ЦОЛ-18
Паспорт ЦОЛ-18
