Назначение циклона Ц ГипроДревПрома
Циклон для отходов деревообработки Ц конструкции Гипродревпрома (Меркушева) предназначен для улавливания смеси древесных отходов, таких как сружки, опилки, древесная пыль (𝛿50 > 10 мкм), в системах пневмотранспорта и аспирационных установок.Однако, не рекомендуется для улавливания витой стружки, т.к. она забивает установленный внутри циклона жалюзийный сепаратор, что приводит к увеличению сопротивления циклона и резкому снижению эффективности улавливания пыли. Конструкцией разработчик Гипродревпром не предусмотрел легкого доступа для чистки сепаратора циклона Ц, поэтому часто в процессе эксплуатации из циклона удаляют сепаратор, что не сильно сказывается на его общей эффективности, но упрощает конструкцию и увеличивает надёжность.
Циклон типа Ц устанавливается, как правило, на нагнетание, т.е. после пылевого вентилятора, при наружном размещении требуется зонт от осадков. Изготавливаются с правым и левым вращением потока, в одиночном и групповом исполнении.
Не рекомендуется установка нескольких циклонов типа Ц ( Меркушева ) на одном бункере, но обслуживающих разные аспирационные системы, т.к. это приводит к перетоку воздуха между циклонами, что в свою очередь может значительно снизить степень отчистки.
Результаты испытаний Циклона типа Ц ГипроДревПрома ( Меркушева ), проведённых Тверским СМУ "ЦЕНТРПНЕВМОНТРАНСПОРТ" на ряде мебельных и деревообрабатывающих предприятий, показали их реальную эффективность. Степень очистки при улавливании совместно стружек и опилок составила 90,8% на циклонах больших диаметров и 97,5% на циклонах малых диаметров. При улавливании шлифовальной пыли эффективность составила соответственно 76% и 87%.
Δpопт, Па (при tг = +20ºС) = 1372
от осадков
ручная ЗШР
питатель ГРП
дисковый
уровня сыпучих
Прайс Лист

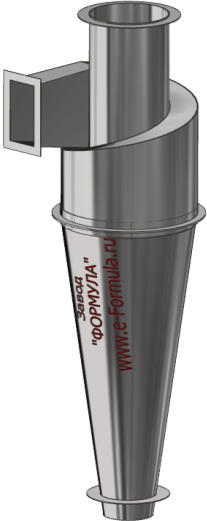

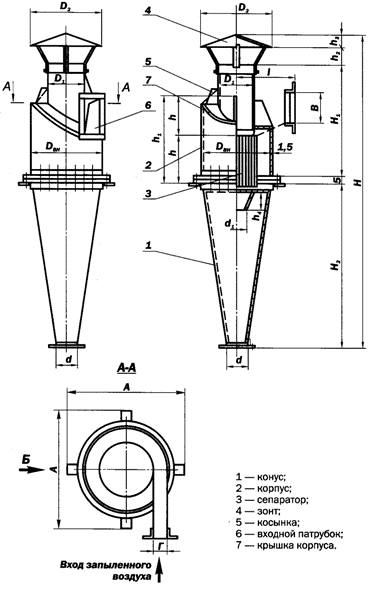

Основные характеристики Циклона типа Ц ГипроДревПрома ( Меркушева )
| Наименование | Производи- тельность м3/час | Диаметр, мм | Высота, мм | Коэфф. гидравлического сопротивления ζц(КГС) | Скорость Vц, м/с | Скорость Vвх, м/с | Масса не более, кг | Подробнее | Чертёж |
|---|---|---|---|---|---|---|---|---|---|
| Ц-250 | 580 | 250 | 1150 | 210 | 3,3 | 20,7 | 30 | Подробнее | Чертёж Ц-250 Паспорт Ц-250 |
| Ц-300 | 850 | 300 | 1380 | 210 | 3,3 | 20,7 | 32 | Подробнее | Чертёж Ц-300 Паспорт Ц-300 |
| Ц-375 | 1300 | 375 | 1720 | 210 | 3,3 | 20,7 | 39 | Подробнее | Чертёж Ц-375 Паспорт Ц-375 |
| Ц-450 | 1900 | 450 | 2035 | 210 | 3,3 | 20,7 | 46 | Подробнее | Чертёж Ц-450 Паспорт Ц-450 |
| Ц-550 | 2800 | 550 | 2505 | 210 | 3,3 | 20,7 | 97 | Подробнее | Чертёж Ц-550 Паспорт Ц-550 |
| Ц-600 | 3350 | 600 | 2555 | 210 | 3,3 | 20,7 | 115 | Подробнее | Чертёж Ц-600 Паспорт Ц-600 |
| Ц-675 | 4250 | 675 | 3053 | 210 | 3,3 | 20,7 | 141 | Подробнее | Чертёж Ц-675 Паспорт Ц-675 |
| Ц-730 | 5000 | 730 | 3345 | 210 | 3,3 | 20,7 | 163 | Подробнее | Чертёж Ц-730 Паспорт Ц-730 |
| Ц-800 | 6000 | 800 | 3650 | 210 | 3,3 | 20,7 | 193 | Подробнее | Чертёж Ц-800 Паспорт Ц-800 |
| Ц-870 | 7000 | 870 | 3980 | 210 | 3,3 | 20,7 | 226 | Подробнее | Чертёж Ц-870 Паспорт Ц-870 |
| Ц-950 | 8400 | 950 | 4335 | 210 | 3,3 | 20,7 | 272 | Подробнее | Чертёж Ц-950 Паспорт Ц-950 |
| Ц-1050 | 10300 | 1050 | 4815 | 210 | 3,3 | 20,7 | 326 | Подробнее | Чертёж Ц-1050 Паспорт Ц-1050 |
| Ц-1150 | 12300 | 1150 | 5255 | 210 | 3,3 | 20,7 | 400 | Подробнее | Чертёж Ц-1150 Паспорт Ц-1150 |
| Ц-1235 | 14200 | 1235 | 5655 | 210 | 3,3 | 20,7 | 447 | Подробнее | Чертёж Ц-1235 Паспорт Ц-1235 |
| Ц-1320 | 16200 | 1320 | 6045 | 210 | 3,3 | 20,7 | 518 | Подробнее | Чертёж Ц-1320 Паспорт Ц-1320 |
| Ц-1400 | 18300 | 1400 | 6395 | 210 | 3,3 | 20,7 | 577 | Подробнее | Чертёж Ц-1400 Паспорт Ц-1400 |
| Ц-1500 | 21000 | 1500 | 6855 | 210 | 3,3 | 20,7 | 662 | Подробнее | Чертёж Ц-1500 Паспорт Ц-1500 |
| Ц-1600 | 23900 | 1600 | 7335 | 210 | 3,3 | 20,7 | 752 | Подробнее | Чертёж Ц-1600 Паспорт Ц-1600 |
