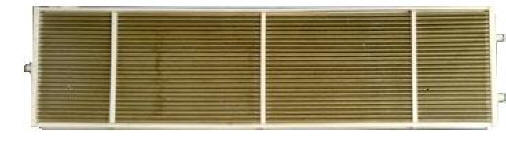

Калориферы энергетические КПВ3-СК-01, КПВ3-СК-02, КПВ5-СК-01
с вертикальным расположением теплоотдающих элементов
Калориферы энергетические КПВ предназначены для предварительного подогрева воздуха перед
воздухонагревателем в энергетических котлоагрегатах ТЭЦ и ГРЭС.Условия эксплуатации : умеренно-холодный климат (УХЛ) категории размещения 3 по ГОСТ 15150-69. Воздух должен быть с предельно-допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88 с запыленностью не более 0,5 мг/м3 и не содержать липких веществ и волокнистых материалов.
Греющий теплоноситель - сухой насыщенный (перегретый) пар по СНиП 2.04.07-86 температурой не более 300 °С, давлением до 1,6 МПа.
Теплоотдающий элемент изделия (ТОЭ) выполнен на несущей стальной бесшовной трубе ø 16х2,5 мм с алюминиевым накатным оребрением ø 37 мм. Промежуточные стойки и гребенки служат для поддержания теплоотдающих элементов от провисания и соприкосновения друг с другом.
| Наименование параметра | КПВ3-СК-01 | КПВ3-СК-02 | КПВ5-СК-01 | СППВ-180 | |
|---|---|---|---|---|---|
| Площадь поверхности нагрева, м2 | 251,7 | 163,3 | 331,2 | 187,0 | |
| Площадь фронтального сечения, м2 | 5,43 | 3,54 | 4,32 | 4,32 | |
| Площадь сечения для прохода теплоносителя, м2 | 0,0122 | 0,0117 | 0,0235 | ||
| Число рядов теплоотдающих элементов | 3 | 5 | 3 | ||
| Масса, кг, не более | 640 | 435 | 780 | 700 | |
| Габаритные размеры, мм | Длина | 3350 | 2290 | 4425 | 3284 |
| Высота | 1860 | 1118 | 1510 | ||
| Глубина | 190 | 270 | 200 | ||
