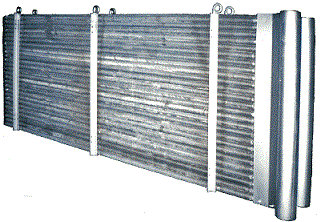

Секции оребренные змеевиковые СО-110-02УХЛ3, СО-170-02УХЛ3
с горизонтальным расположением теплоотдающих элементов
(ТУ 22-119-72-2002, код ОКП 31 1392)

Секции оребренные змеевиковые предназначены для предварительного подогрева воздуха перед

воздухонагревателем в энергетических котлоагрегатах ТЭЦ и ГРЭС.
Условия эксплуатации : умеренно-холодный климат (УХЛ) категории размещения 3 по ГОСТ 15150-69. Воздух должен быть с предельно-допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88 с запыленностью не более 0,5 мг/м3 и не содержать липких веществ и волокнистых материалов.
Греющий теплоноситель - сухой насыщенный (перегретый) пар по СНиП 2.04.07-86 температурой не более 300 °С, давлением до 1,6 МПа.
Теплоотдающий элемент изделия (ТОЭ) выполнен на стальной бесшовной несущей трубе ø 16х2,5 мм с алюминиевым накатным оребрением ø 37 мм. Промежуточные стойки и гребенки служат для поддержания теплоотдающих элементов от провисания и соприкосновения друг с другом.

Секции оребренные змеевиковые нового поколения СО-110-02, СО-170-02 разработаны и выпускаются как альтернатива СО-110-01, СО-170-01. Габаритные и присоединительные размеры их полностью совпадают, что позваляет без пробелм производить замену оборудования при реконструкции или ремонте объектов. За счет применения накатного алюминиевого оребрения секции СО-110-02, по сравнению с секциями СО-110-01 со стальным петельно-проволочным оребрением, обладают рядом преимуществ : уменьшено аэродинамическое сопротивление, улучшены теплотехнические характеристики, при этом их масса ниже на 26 %, а поверхность теплообмена менее подвержена загрязнениям и легче поддается очистке за счет конструктивного исполнения теплоотдающего элемента, что значительно увеличивает срок эксплуатации изделия. Сравнительные испытания модулей поверхности нагрева СО-110-01 и СО-110-02, проведенные аттестованной лабораторией, и последующие расчеты по ГОСТ 26548-85, показали, что СО-110-02 имеет теплотехнические характеристики на 28% выше, чем СО-110-01.

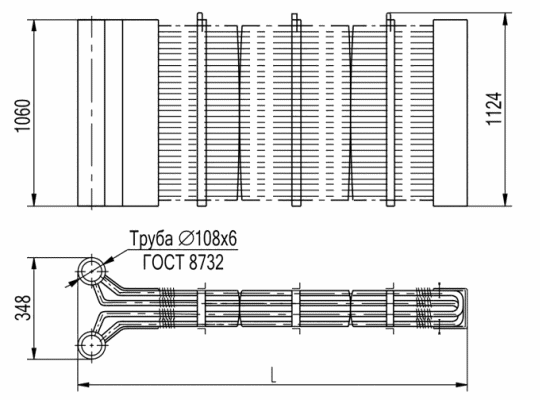

Эскиз габаритных размеров секций СО

Наименование параметра		СО-110-02	СО-170-02	СО-30	СО-40	СО-3600	СППВ-3
Площадь поверхности нагрева, м²		137,0	219,0	30,8	41,5	179,0	131,0
Площадь фронтального сечения, м²		2,58	4,13	2,57		3,56	2,46
Площадь сечения для прохода теплоносителя, м²		0,00494		0,00124		0,00494	0,00988
Число рядов теплоотдающих элементов		4		2		4
Масса, кг, не более		410	640	165	175	530	420
Габаритные размеры, мм	Длина, L	2892	4410	2890		3600	2843
	Высота	1060
	Глубина	348
