Воздушно-отопительный агрегат АПВО
Тепловентилятор водяной, тепловентилятор паровой

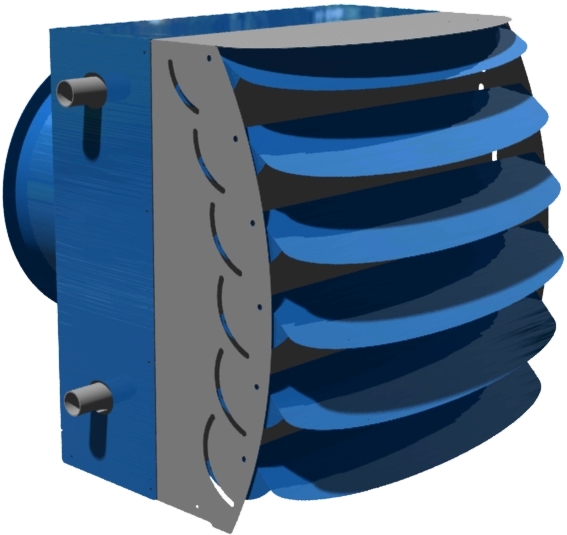

Агрегат АПВО Представляем серию агрегатов воздушного отопления ( тепловентилятор водяной и тепловентилятор паровой) АПВО
( агрегат промышленного воздушного отопления ), отличающихся от стандартных линеек закрытым гнутым корпусом, возможностью установки медно-алюминиевых теплообменников или стальных теплообменников с алюминиевым накатным оребрением, исполнением на 380В или 220В, для воды или пара. Для удобства подбора линейка типоразмеров представлена аналогично линейке агрегатов АВО завода "ВЕЗА", но отличается большим количеством исполнений.

Назначение агрегатов АПВО

Агрегаты промышленного воздушного отопления предназначены для воздушного отопления промышленных, сельскохозяйственных и гражданских помещений без постоянного присутствия людей (без фиксированной рабочей зоны) или с постоянным присутствием людей с высотой помещения до 6 м, а также для дежурного отопления производственных, складских и прочих аналогичных помещений категории Г и Д по СНиП 2.09.02.85, в которых отсутствует выделение пыли и взрывоопасных газов. Тип отопления - с полным использованием рециркуляционного воздуха в условиях умеренного климата категории размещения 3 по ГОСТ 15150-69, т.е. агрегат не предназначен для нагрева приточного воздуха, а осуществляет нагрев и поддержание температуры воздуха внутри помещения.

Технические характеристики водяных отопительных агрегатов АПВО со стальным теплообменником типа КСк и вентилятором 3ф - 380В

Рекомендуем применять при монтаже стальными трубами, при повышенных требованиях к надежности и ремонтопригодности, при невысоком качестве теплоносителя
 * - Стандартные условия Температурный режим 150 / 70, Температура воздуха на входе + 150С.

Типоразмер Теплоноситель Производительность Теплообменник Вентилятор Уровень шума, ДБа Масса, кг Подробнее Чертёж
Тепловая *, кВт По воздуху, м3/час. Площадь, м2 Присое-динение Тип Двигатель
АПВО-42В1 (КСк) 380В Горячая вода до 190oС до 1,2 МПа 15 1500 9 Приварка Ду32 ВО №4 0,25 кВт/1500 мин-1, 380В 70 72 Подробнее Чертёж АПВО-42В1 (КПСк) 380В
Паспорт АПВО-42В1 (КСк) 380В		 apvo_42v1_(ksk)_380
АПВО-43В1 (КСк) 380В Горячая вода до 190oС до 1,2 МПа 16 1400 12 Приварка Ду32 ВО №4 0,25 кВт/1500 мин-1, 380В 70 74 Подробнее Чертёж АПВО-43В1 (КПСк) 380В
Паспорт АПВО-43В1 (КСк) 380В		 apvo_43v1_(ksk)_380
АПВО-44В1 (КСк) 380В Горячая вода до 190oС до 1,2 МПа 18 1300 15 Приварка Ду32 ВО №4 0,25 кВт/1500 мин-1, 380В 70 78 Подробнее Чертёж АПВО-44В1 (КПСк) 380В
Паспорт АПВО-44В1 (КСк) 380В
АПВО-52В1 (КСк) 380В Горячая вода до 190oС до 1,2 МПа 30 3400 12,5 Приварка Ду32 ВО №4 0,37 кВт/1500 мин-1, 380В 70 75 Подробнее Чертёж АПВО-52В1 (КПСк) 380В
Паспорт АПВО-52В1 (КСк) 380В		 apvo_52v1_(ksk)_380
АПВО-53В1 (КСк) 380В Горячая вода до 190oС до 1,2 МПа 39 3100 13,3 Приварка Ду32 ВО №4 0,37 кВт/1500 мин-1, 380В 75 78 Подробнее Чертёж АПВО-53В1 (КСк) 380В
Паспорт АПВО-53В1 (КСк) 380В		 apvo_53v1_(ksk)_380
АПВО-54В1 (КСк) 380В Горячая вода до 190oС до 1,2 МПа 48 3000 17,4 Приварка Ду32 ВО №4 0,37 кВт/1500 мин-1, 380В 75 81 Подробнее Чертёж АПВО-54В1 (КПСк) 380В
Паспорт АПВО-54В1 (КСк) 380В		 apvo_54v1_(ksk)_380
АПВО-62В1 (КСк) 380В Горячая вода до 190oС до 1,2 МПа 47 5800 15,5 Приварка Ду32 ВО №5 0,37 кВт/1500 мин-1, 380В 81 85 Подробнее Чертёж АПВО-62В1 (КПСк) 380В
Паспорт АПВО-62В1 (КСк) 380В		 apvo_62v1_(ksk)_380
АПВО-63В1 (КСк) 380В Горячая вода до 190oС до 1,2 МПа 62 5400 16,5 Приварка Ду32 ВО №5 0,37 кВт/1500 мин-1, 380В 81 89 Подробнее Чертёж АПВО-63В1 (КПСк) 380В
Паспорт АПВО-63В1 (КСк) 380В		 apvo_63v1_(ksk)_380
АПВО-64В1 (КСк) 380В Горячая вода до 190oС до 1,2 МПа 73 5000 21,5 Приварка Ду32 ВО №5 0,37 кВт/1500 мин-1, 380В 81 95 Подробнее Чертёж АПВО-64В1 (КПСк) 380В
Паспорт АПВО-64В1 (КСк) 380В		 apvo_64v1_(ksk)_380
АПВО-72В1 (КСк) 380В Горячая вода до 190oС до 1,2 МПа 61 8000 18,5 Приварка Ду32 ВО №6,3 1,5 кВт/1500 мин-1, 380В 90 110 Подробнее Чертёж АПВО-72В1 (КПСк) 380В
Паспорт АПВО-72В1 (КСк) 380В		 apvo_72v1_(ksk)_380
АПВО-73В1 (КСк) 380В Горячая вода до 190oС до 1,2 МПа 76 7000 21,2 Приварка Ду32 ВО №6,3 1,5 кВт/1500 мин-1, 380В 90 117 Подробнее Чертёж АПВО-73В1 (КПСк) 380В
Паспорт АПВО-73В1 (КСк) 380В		 apvo_73v1_(ksk)_380
АПВО-74В1 (КСк) 380В Горячая вода до 190oС до 1,2 МПа 94 6300 27,7 Приварка Ду32 ВО №6,3 1,5 кВт/1500 мин-1, 380В 90 125 Подробнее Чертёж АПВО-74В1 (КПСк) 380В
Паспорт АПВО-74В1 (КСк) 380В		 apvo_74v1_(ksk)_380

Технические характеристики паровых отопительных агрегатов АПВО со стальным теплообменником типа КПСк и вентилятором 3ф - 380В

Давление пара на входе 1,2 МПа, на выходе конденсат
Отсутствие конденсатоотводчика на выходе парового теплообменника может привести к быстрому выходу теплообменника из строя. Установка конденсатоотводчика требуется после каждой секции парового теплообменника.
 * - Стандартные условия Температурный режим 150 / 70, Температура воздуха на входе + 150С.

Типоразмер Теплоноситель Производительность Теплообменник Вентилятор Уровень шума, ДБа Масса, кг Подробнее Чертёж
Тепловая *, кВт По воздуху, м3/час. Площадь, м2 Присое-динение Тип Двигатель
АПВО-42П1 (КПСк) 380В Водяной пар с давлением до 1,2 МПа 15 1500 13,0 Приварка Ду50 ВО №4 0,25 кВт/1500 мин-1, 380В 78 75 Подробнее Чертёж АПВО-42П1 (КПСк) 380В
Паспорт АПВО-42П1 (КСк) 380В		 apvo_42p1_(ksk)_380
АПВО-43П1 (КПСк) 380В Водяной пар с давлением до 1,2 МПа 16 1400 13,0 Приварка Ду50 ВО №4 0,25 кВт/1500 мин-1, 380В 78 77 Подробнее Чертёж АПВО-43П1 (КПСк) 380В
Паспорт АПВО-43П1 (КСк) 380В		 apvo_43p1_(ksk)_380
АПВО-44П1 (КПСк) 380В Водяной пар с давлением до 1,2 МПа 21 1500 17,42 Приварка Ду50 ВО №4 0,25 кВт/1500 мин-1, 380В 78 85 Подробнее Чертёж АПВО-44П1 (КПСк) 380В
Паспорт АПВО-44П1 (КСк) 380В		 apvo_44p1_(kpsk)_380
АПВО-52П1 (КПСк) 380В Водяной пар с давлением до 1,2 МПа 30 3400 12,5 Приварка Ду50 ВО №4 0,37 кВт/1500 мин-1, 380В 70 70 Подробнее Чертёж АПВО-52П1 (КПСк) 380В
Паспорт АПВО-52П1 (КСк) 380В		 apvo_52p1_(ksk)_380
АПВО-53П1 (КПСк) 380В Водяной пар с давлением до 1,2 МПа 39 3400 12,5 Приварка Ду50 ВО №4 0,37 кВт/1500 мин-1, 380В 70 72 Подробнее Чертёж АПВО-53П1 (КПСк) 380В
Паспорт АПВО-53П1 (КСк) 380В		 apvo_53p1_(ksk)_380
АПВО-54П1 (КПСк) 380В Водяной пар с давлением до 1,2 МПа 48 2900 17,42 Приварка Ду50 ВО №4 0,37 кВт/1500 мин-1, 380В 78 81 Подробнее Чертёж АПВО-54П1 (КПСк) 380В
Паспорт АПВО-54П1 (КСк) 380В		 apvo_54p1_(ksk)_380
АПВО-62П1 (КПСк) 380В Водяной пар с давлением до 1,2 МПа 47 5800 15,5 Приварка Ду50 ВО №5 0,37 кВт/1500 мин-1, 380В 70 85 Подробнее Чертёж АПВО-62П1 (КПСк) 380В
Паспорт АПВО-62П1 (КСк) 380В		 apvo_62p1_(ksk)_380
АПВО-63П1 (КПСк) 380В Водяной пар с давлением до 1,2 МПа 62 5700 16,5 Приварка Ду50 ВО №5 0,37 кВт/1500 мин-1, 380В 81 89 Подробнее Чертёж АПВО-63П1 (КПСк) 380В
Паспорт АПВО-63П1 (КСк) 380В		 apvo_63p1_(ksk)_380
АПВО-64П1 (КПСк) 380В Водяной пар с давлением до 1,2 МПа 73 5600 21,5 Приварка Ду50 ВО №5 0,37 кВт/1500 мин-1, 380В 81 95 Подробнее Чертёж АПВО-64П1 (КПСк) 380В
Паспорт АПВО-64П1 (КСк) 380В		 apvo_64p1_(ksk)_380
АПВО-72П1 (КПСк) 380В Водяной пар с давлением до 1,2 МПа 61 8000 18,5 Приварка Ду50 ВО №6,3 1,5 кВт/1500 мин-1, 380В 90 110 Подробнее Чертёж АПВО-72П1 (КПСк) 380В
Паспорт АПВО-72П1 (КСк) 380В		 apvo_72p1_(ksk)_380
АПВО-73П1 (КПСк) 380В Водяной пар с давлением до 1,2 МПа 76 7500 21,5 Приварка Ду50 ВО №6,3 1,5 кВт/1500 мин-1, 380В 90 117 Подробнее Чертёж АПВО-73П1 (КПСк) 380В
Паспорт АПВО-73П1 (КСк) 380В		 apvo_73p1_(ksk)_380
АПВО-74П1 (КПСк) 380В Водяной пар с давлением до 1,2 МПа 94 7000 27,7 Приварка Ду50 ВО №6,3 1,5 кВт/1500 мин-1, 380В 90 125 Подробнее Чертёж АПВО-74П1 (КПСк) 380В
Паспорт АПВО-74П1 (КСк) 380В		 apvo_74p1_(ksk)_380
