Термометр манометрический конденсационный показывающий
Сигнализирующий ТКП-100Сг-М2

Термометр манометрический сигнализирующий
ТКП-100Сг-М2
предназначен для измерения теплотехнических параметров и управления внешними электрическими цепями от сигнализирующих устройств приборов.
Термометры подразделяются на дистанционные (см. рис. вверху) и местные (с жесткой связью).
Соединение термобаллона с корпусом для местных термометров осуществляется в двух исполнениях:
- с радиальным расположением термобаллона;
- с осевым расположением термобаллона. (см. рис. снизу)
Область применения: Электрические отопительные котлы, водонагреватели, термостаты, масляные трансформаторы, сауны, управление температурными режимами нагревательных элементов промышленных и бытовых установок(термопластавтоматы, пресса для изготовления РТИ и пластмассы и т.п.).
Термометр Манометрический ТКП-100Сг-М2
Термометр Манометрический ТКП-100Сг-М2

Основные технические характеристики ТКП-100Сг-М2:
Условный проход, мм Значение
Пределы измерения, °С 0-120; 100-200; 200-300; -25-+75
Класс точности 1,5; 2,5
Длина соединительного капилляра, м 0,6; 1,0; 1,6; 2,5; 4; 6; 10; 12; 16; 25
Глубина погружения термобаллона, мм 160, 200, 250, 315,400, 500, 630, 800, 1000
Диаметр термобаллона, мм 12, 14, 16
Диаметр корпуса, мм 160
Материал термобаллона ЛС59-1; 12Х18Н10Т
Давление измеряемой среды, МПа до 1,6 (по спецзаказу до 6,3)
Масса, кг 2,5
Напряжение внешних коммутируемых цепей переменного тока 220 В, 50 Гц
Разрывная мощность контактов сигнализирующего устройства, ВА 50
Материал термобаллона ЛС59-1; 12Х18Н10Т
Давление измеряемой среды, МПа до 1,6 (по спецзаказу до 24,5)
Масса, кг местный 2,5; дистанционный до 4,5
Средний срок службы, не менее, лет 10
Вид защитной оболочки капилляра для дистанционных термометров Медная - А
Полиэтиленовая - Б
Заполнитель системы в зависимости от предела измерений Метил хлористый ГОСТ 12794-80
Ацетон ГОСТ 2758-84
Толуол ГОСТ 5789-78
Хладон ГОСТ 8502-93

Примечание:

1. Допускаемое отклонение длины погружения термобаллона до 250 мм (±3%).
2. Допускаемое отклонение длины соединительного капилляра ±10%.
3. Рабочий предел измерений должен быть равен последним 2/3 диапазона измерений.

Термометр изготавливается по ТУ 25-02.091870-81.

Пример обозначения термометра для условий эксплуатации исполнения УХЛ2 с пределами измерений 0-120 °С, класса точности 1,5, длиной соединительного капилляра 10 м, длиной погружения термобаллона 400 мм и полиэтиленовой оболочкой при его записи или заказе:
ТКП-160Сг-М2-УХЛ2 (0-120)-1,5 10-400-Б ТУ25-02091870-81
То же для местных термометров:
ТКП-160Сг-М2-УХЛ2 (0-120)-1,5 ТУ25-02091870-81
То же для исполнения Т2 с медной оболочкой:
ТКП-160Сг-М2-Т2 (0-120)-1,5 10-400-А ТУ25-02091870-81
Местные термометры изготавливаются без электрических соединений (вилка, розетка). По специальному заказу потребителя приборы могут быть изготовлены с соединителями.

Электрическая схема термометра
Указатель сигнализирующего устройства Температурная отметка шкалы на которую установлен указатель Порядок переключения контактов
Правый Больше температуры измеряемой среды
Меньше температуры измеряемой среды
Левый Больше температуры измеряемой среды
Меньше температуры измеряемой среды

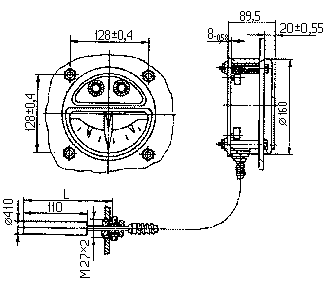

Габаритные и присоединительные размеры
Дистанционный термометр
Дистанционный термометр
