Регулятор температуры РТ-ГВ


Регулятор температуры горячего водоснабжения РТ-ГВ предназначен для поддержания постоянства температуры на теплофикационных объектах (режим регулирования) и для защиты от опорожнения при интенсивном водоразборе или аварийной ситуации в закрытых системах водоснабжения (режим регулирования и защиты).

Устройство
РТ-ГВ в режиме регулирования состоит из исполнительного устройства РК и преобразователя температуры ПТ-1-1

РТ-ГВ в режиме регулирования и защиты состоит из исполнительного устройства РК, устройства защиты УРРД и преобразователя температуры ПТ-1-1

Принцип работы
В режиме регулирования - при требуемой температуре горячей воды, поступающей к потребителю, все подвижные части исполнительного устройства находятся в состоянии покоя и командное давление Рх имеет промежуточное значение между Ро <= Рх <= Рр. При отклонении температуры горячей воды от требуемой происходит изменение объема наполнителя термобаллона ПТ-1, что приводит к изменению командного давления Рх, перемещению затвора исполнительного устройства РК и изменению температуры воды до требуемого значения.

В режиме регулирования и защиты – давление в обратном трубопроводе ниже статического давления в местной системе отопления. В гидропривод устройства защиты подводится рабочая среда с давлением Р2 = Ри. Возникшее при этом усилие на мембране через шток передается на затвор с одной стороны и уравновешивается сжатием настроечной пружины с другой стороны. При падении давления в обратном трубопроводе нарушается равновесие действующих сил и затвор закрывается, что ведет к перекрытию воды к потребителю. При восстановлении первоначального давления Р2 регулятор автоматически переходит на работу в режиме регулирования. Процесс смешения горячей и холодной воды осуществляется за исполнительным устройством. Фланцевые соединения корпуса регулятора с трубопроводом должны быть герметичными, для чего установить паронитовые или фторопластовые прокладки. Перед включением регулятора продуть все подводящие линии, подтянуть сальниковые уплотнения, болты, гайки

Положение и способ монтажа
Регулятор установить на горизонтальном участке трубопровода, в месте, удобном для проведения наладочных, ремонтных и профилактических работ. Крепление регулятора на трубопроводе осуществляется посредством фланцев по ГОСТ 12815.

Возможные схемы подключения регулятора температуры РТ-ГВ.


Схема подключения РТ-ГВ-1 (сливная).

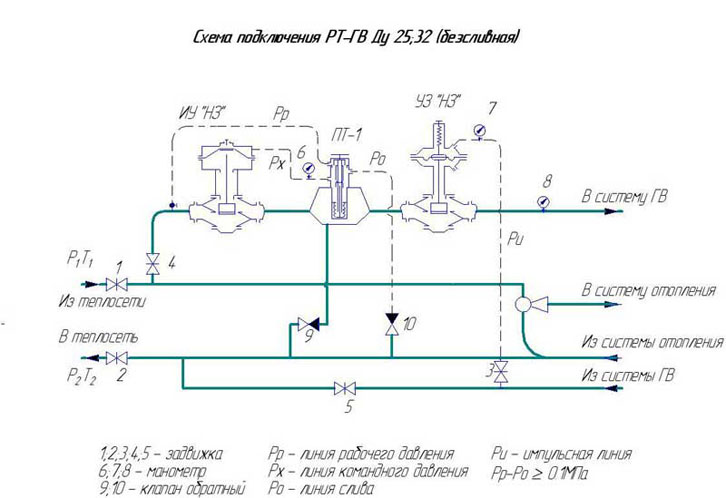

Схема подключения РТ-ГВ-2 (бессливная).
