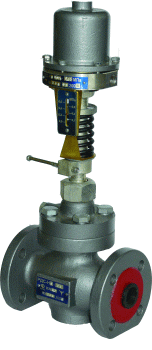

Назначение регулятора РДС-НО
Регулятор давления РДС-НО (РДС-НЗ) прямого действия, предназначен для автоматического поддержанияпостоянства давления, жидких и газообразных сред, неагрессивных к материалам регулятора. Корпусные детали регулятора изготавливаются из: чугуна СЧ 20, стали 20Л (25Л, 30Л, 35Л, 40Л, 45Л), нержавеющей стали 12Х18Н10Т.
Регулятор РДС-НО с сильфонным нормально открытым регулирующим органом; РДС-НЗ с сильфонным нормально закрытым регулирующим органом.
Принцип действия основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на сильфонном узле. Область применения: теплосети, системы водоснабжения, промышленные установки требующие автоматического поддержания постоянства давления и т. п.
Отличается от регулятора давления РД расширенным диапазоном регулирования и уменьшенными габаритными размерами.
Для регулирования пара рекомендуется применять регуляторы РД!!!
Основные технические характеристики
| Условный проход, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Условная пропускная способность, Кv, м³/ч | 2,5 | 4 | 6,3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 |
| Условное давление, МПа | 1,6 | 1 | |||||||||
| Температура регулируемой среды, °C | от 0 до + 225 | ||||||||||
| Температура окружающей среды, °C | от +5 до + 50 | ||||||||||
| Диапазоны настройки регулируемого давления, МПа |
0,025-0,63; 0,4-1,0 | ||||||||||
| Зона пропорциональности | 10% от верхнего предела настройки | ||||||||||
| Зона нечувствительности, °C, не более | 1,6 % от верхнего предела настройки | ||||||||||
| Допустимая протечка в % от Кv, не более | 0,4 | ||||||||||
| Масса, кг | 6,50 | 7,70 | 8,50 | 11,0 | 14,0 | 20,0 | 26,0 | 37,0 | 52,0 | 75,0 | 92,0 |
Пример записи при заказе регулятора давления с сильфонным нормально закрытым регулирующим органом, диаметром условного прохода 40мм, пределами настройки (0,025-0,63) МПа: «Регулятор давления РДС-НЗ-40 (0,025-0,63) СНИЦ.423117.034ТУ».
Для регуляторов с корпусными деталями из стали 20Л или 12Х18Н10Т необходимо указывать литеры «ст» или «нж» соответственно, для регуляторов РДС-НО с газообразной регулируемой средой – литеру «П».
Регулирование давления "после себя" - нормально открытый клапан (РДC-НО)
Регулирование давления "до себя" - нормально закрытый клапан (РДC-НЗ)
ФС – фильтр сетчатый;
К31, К32 – клапаны запорные
Pu – импульсное давление.

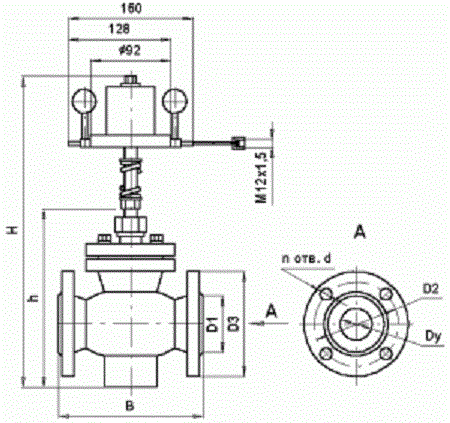

Габаритные и присоединительные размеры
| Ду | D1 | D2 | D3 | B | H | h | d | n | Масса |
|---|---|---|---|---|---|---|---|---|---|
| 15 | 47 | 65 | 95 | 130 | 390 | 160 | 14 | 4 | 6,5 |
| 20 | 58 | 75 | 105 | 150 | 390 | 160 | 14 | 4 | 7,7 |
| 25 | 68 | 85 | 115 | 160 | 405 | 175 | 14 | 4 | 8,5 |
| 32 | 78 | 100 | 135 | 180 | 448 | 208 | 18 | 4 | 11 |
| 40 | 88 | 110 | 145 | 200 | 448 | 208 | 18 | 4 | 14 |
| 50 | 102 | 125 | 160 | 230 | 504 | 264 | 18 | 4 | 20 |
| 65 | 122 | 145 | 180 | 290 | 511 | 271 | 18 | 4 | 26 |
| 80 | 133 | 160 | 195 | 310 | 521 | 281 | 18 | 4 | 37 |
| 100 | 158 | 180 | 215 | 350 | 553 | 313 | 18 | 8 | 52 |
| 125 | 184 | 210 | 245 | 400 | 660 | 420 | 18 | 8 | 75 |
| 150 | 212 | 240 | 280 | 480 | 742 | 502 | 18 | 8 | 92 |
