Фильтр кассетный ФК
Картриджный воздушный фильтр ФК

Кассетные фильтры для вентиляции и аспирации

Общие сведенияКартриджный фильтр ФК-4 Формула

 Кассетные фильтры ФК очищают воздух от мелкодисперсной сухой пыли, от кварцевого песка, от абразива, от вазгона, от шлифовальной пыли, от порошков и т.д. Сами фильтрующие элементы, патроны, состоят из гофрированной фильтрующей бумаги. Патроны имеют встроенную систему восстановления фильтроэлементов импульсной продувкой сжатым воздухом. Возможно использование в производстве для песко- дробеструйки, металлизации, улавливания талька, красителей, продуктов шлифования древесных изделий, пластмасс, металлов и т.п.


По требованию заказчика возможно присоединение нескольких независимых работающих вентиляторов к одному фильтру, для более эффективной очистки. Также возможна комплектация дополнительной ( контрольной ) ступенью очистки, позволяющей обеспечить остаточную концентрацию пыли не более 0,1 мг/м3.

Также по требованию заказчика в комплекте с фильтрами поставляются:

*пылевой вентилятор;
*бункер накопитель, со сдвижным затвором и датчиками уровня;
*эстакада под фильтр и бункер с площадками обслуживания;
*клапан огнепреградительный;
*клапан обратный;

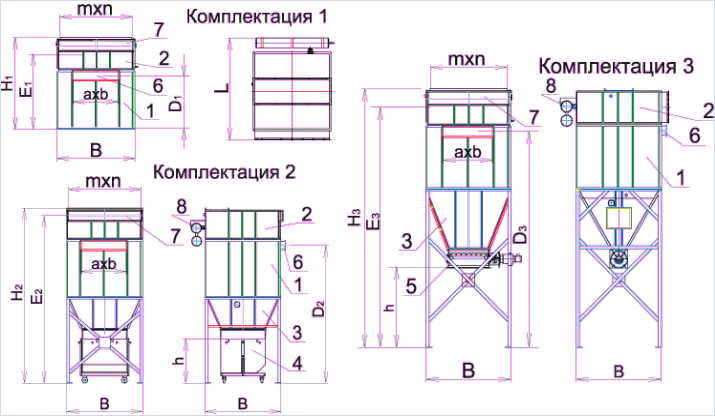

Имеется три вида комплектаций:

    Исполнение 1 - для установки на бункер накопитель (силосное исполнение);

    Исполнение 2 - с выгрузкой уловленной пыли в специальную тележку на колесах;

    Исполнение 3 - с устройством неприрывной выгрузки пыли ( шлюзовой перегрузчик ) позволяющим присоединить пневмотранспорт, скребковый или шнековый транспортер, мягкий контейнер и т.п.

Технические характеристики

Гидравлическое сопротивление - от 600 Па
Максимальная концентрация пыли на входе в фильтр - 2 г/м3
Средний срок службы фильтровальных кассет -  8000 час.
Эффективность очистки от пыли не менее (d50 >= 10 мкм) - не менее 99,9 %
Скорость фильтрации - 0,4 - 1,2 м/мин

Типоразмер Производительность по воздуху, куб.м/час Количество фильтровальных элементов, шт Площадь фильтрации, не более, м2 Расход сжатого
воздуха, л/мин
Чертеж
ФК-4 1000 - 3000 4 40 40 ФК-4 исп.2
ФК-9 2000 - 6000 9 90 75 ФК-9 исп.2
ФК-12 3000 - 9000 12 120 85 ФК-12 исп.2
ФК-16 4000 - 12000 16 160 100 ФК-16 исп.2
ФК-25 6000 - 18000 25 250 160



Затвор поворотный <br />дисковый
Затвор поворотный
дисковый
Герметичный роторный <br />питатель ГРП
Герметичный роторный
питатель ГРП
Лопастной датчик уровня сыпучих веществ
Лопастной датчик
уровня сыпучих

Почему брать оборудование стоит у нас?

- Огромный (c 2005 года) опыт в производстве и эксплуатации циклонов, рукавных и картриджных фильтров!
- Опыт внедрения собственных разработок и усовершенствований оборудования.
- У нас можно заказать пылеулавливающие фильтры с минимальным сроком изготовления.
- Мы даём рассрочку на период изготовления оборудования.
- Помощь в подборе оборудования
- Отработанные чертежи и технология сборки.
- Качественная гнуто-сварная конструкция из стали 09Г2С толщиной 3 мм, а соединительных фланцев из стали 09Г2С толщиной 5 мм, уменьшающих абразивный износ и коррозию. При необходимости толщина может быть увеличена.
- Качественное лакокрасочное покрытие.
- Бесплатная доставка до транспортной компании на юге Санкт-Петербурга.
