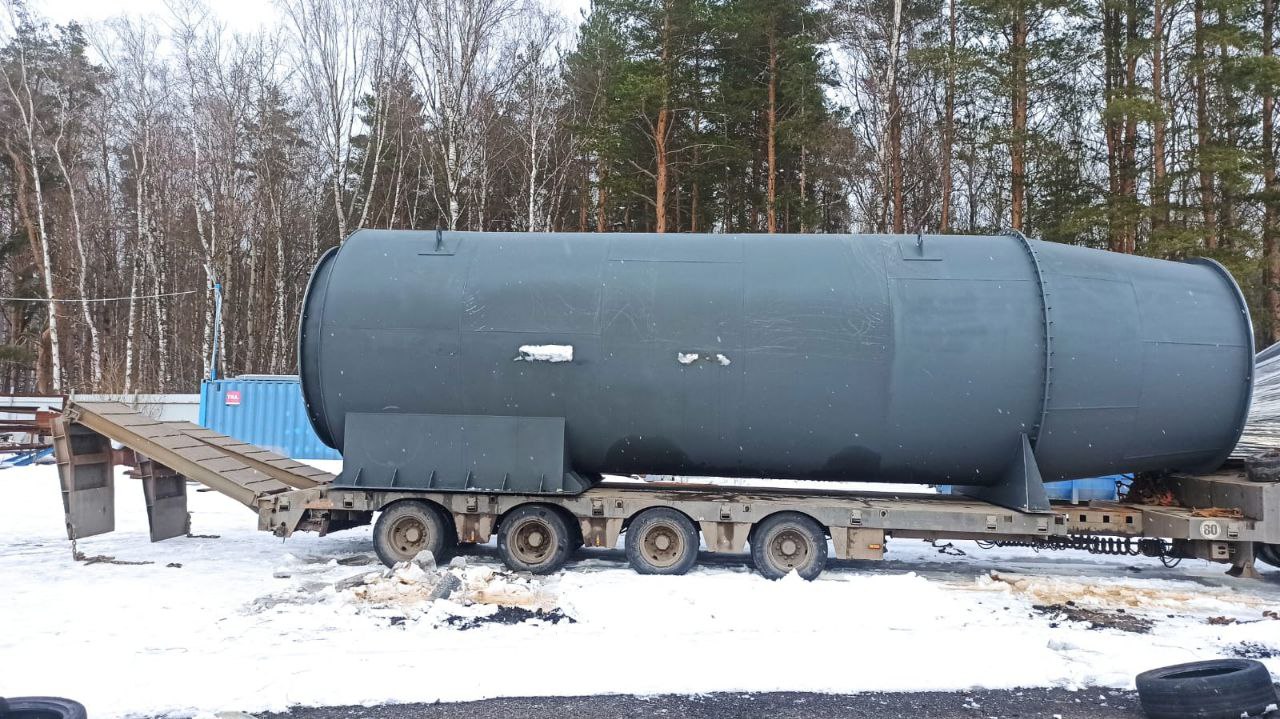

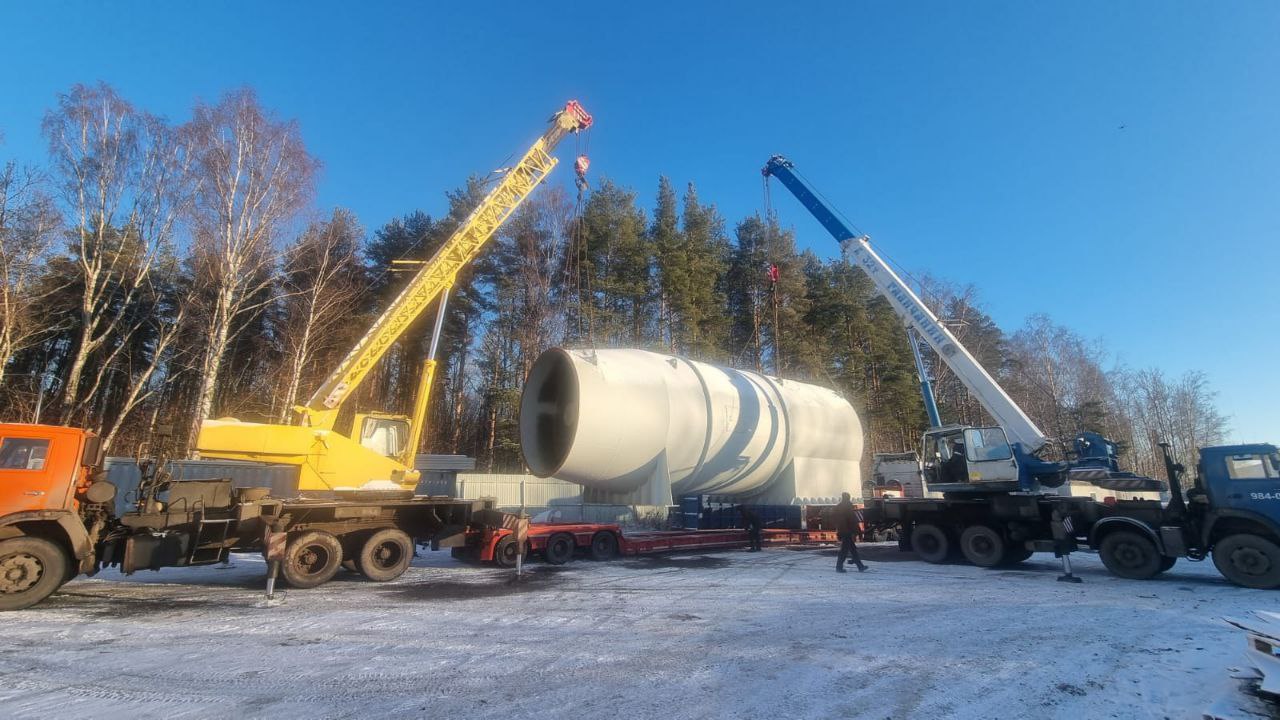

Назначение циклона-искрогасителя прямоточного ЦГ
Горизонтальный циклон-искрогаситель ЦГ предназначен для улавливания крупной (𝛿50 от 100 мкм кварц) сухой, неслипающейся и не налипающей пыли, а так же искр, окалины, шлака от зачистного и заточного инструмента в системах аспирации и пылеулавливания на обрабатывающих производствах черной и цветной металлургии, при производстве и обработке строительных материалов, в машиностроении, энергетике и т.д.Относится к типу прямоточных циклонов с закручивающей розеткой входного потока и противоточным щелевым сепаратором.
Для волокнистых и слипающихся пылей и для отчистки газообразной среды в которой имеется капельно-жидкая влага или возможная конденсация паров, данный тип циклонов применять не следует. Так же его не рекомендуется применять при улавливании взрывоопасных пылей, из-за особенностей конструкции взрыворазрядный клапан будет подвергаться повышенному абразивному износу.
Устанавливается горизонтально и может быть встроен в воздуховод, что позволяет использовать его там, где нет возможности установить вертикальный циклон.
В зависимости от требований к системе аспирации, может быть использован в качестве первой ступени отчистки для системы с другими циклонами видами циклонов или рукавными или картриджными фильтрами.
Преимущественное использование в качестве искрогасителя для установки перед фильтрами для предотвращенеия попадания искр на фильтровальный материал.
Используется для улавливания искр и пыли при лазерной, плазменной и газовой и сухой абразивной резке, при проведении сварочных работ и сухой зачистке изделий после сварки, резки и пр. Кроме искр, фильтр способен уловить окалину, частицы абразивных кругов, частицы металла, снижая таким образом пылевую нагрузку на следом расположенные фильтры.
Изготавливается в одиночном исполнении.
При работе циклона без достаточно ёмкого бункера, должна быть обеспечена непрерывная выгрузка уловленной пыли. При накоплении пыли в корпусе циклона, его эффективность резко уменьшается, в отличии от вертикальных циклонов, что приведет к выносу пыли из циклона.
Эффективность улавливания пыли, доходит до 70%;
Эффективность улавливания искр – 99,99%;
Максимальное сопротивление – 1300 Па
По требованию заказчика циклоны комплектуются бункером, а также утепленным корпусом.
Габаритно-присоединительные размеры
| Циклон | Производительность м3/ч | L1, мм | L2, мм | L3, мм | L4, мм | L5, мм | d1, мм | d2, мм | d3, мм | Масса(т), кг |
|---|---|---|---|---|---|---|---|---|---|---|
| Циклон ЦГ-5 | 5000 | 1330 | 400 | 50 | 320 | 390 | 310 | 400 | 300 | 0,3 |
| Циклон ЦГ-10 | 10000 | 1890 | 400 | 115 | 400 | 470 | 390 | 500 | 390 | 0,4 |
| Циклон ЦГ-15 | 15000 | 2330 | 490 | 140 | 500 | 580 | 480 | 610 | 480 | 0,5 |
| Циклон ЦГ-25 | 25000 | 2975 | 630 | 180 | 630 | 730 | 615 | 780 | 615 | 0,9 |
| Циклон ЦГ-35 | 35000 | 3500 | 735 | 215 | 740 | 860 | 725 | 915 | 725 | 1,6 |
| Циклон ЦГ-45 | 45000 | 4050 | 850 | 250 | 850 | 980 | 840 | 1060 | 840 | 2,1 |
| Циклон ЦГ-60 | 60000 | 4850 | 1050 | 300 | 1000 | 1150 | 980 | 1260 | 840 | 2,8 |
| Циклон ЦГ-85 | 85000 | 5700 | 1225 | 350 | 1200 | 1370 | 1165 | 1480 | 1165 | 3,8 |
| Циклон ЦГ-120 | 120000 | 6700 | 1450 | 400 | 1400 | 1600 | 1370 | 1740 | 1370 | 4,8 |
| Циклон ЦГ-160 | 160000 | 7700 | 1650 | 450 | 1600 | 1830 | 1570 | 1990 | 1570 | 6,5 |
| Циклон ЦГ-200 | 200000 | 8200 | 1790 | 500 | 1750 | 1990 | 1750 | 2225 | 1750 | 7,5 |
| Циклон ЦГ-250 | 250000 | 9000 | 1925 | 550 | 2000 | 2250 | 1960 | 2480 | 1960 | 10 |
| Циклон ЦГ-340 | 340000 | 10000 | 2145 | 650 | 2400 | 2680 | 2280 | 2890 | 2280 | 12 |
| Циклон ЦГ-450 | 450000 | 11000 | 2470 | 750 | 2800 | 3100 | 2630 | 3360 | 2260 | 15 |
| Циклон ЦГ-600 | 600000 | 12000 | 2550 | 850 | 2800 | 3100 | 2930 | 3790 | 2930 | 22 |
| Циклон ЦГ-800 | 800000 | 1400 | 750 | 180 | 60 | 17 | 0,25 | 1400 | 750 | 28 |
| Циклон ЦГ-1000 | 1000000 | 1400 | 750 | 180 | 60 | 17 | 0,25 | 1400 | 750 | 31 |
| Циклон ЦГ-1200 | 1200000 | 1400 | 750 | 180 | 60 | 17 | 0,25 | 1400 | 750 | 35 |
Основные характеристики искрогасителей ЦГ циклонного типа с бункером
Циклон изготовлен из материала 09Г2С, температура эксплуатации от -50 0С до +400 0С
| Наименование | Производи- тельность м3/час | Диаметр, мм | Длина, мм | Коэфф. гидравлического сопротивления ζц(КГС) | Скорость Vц, м/с | Скорость Vвх, м/с | Высота, мм | Объём бункера, м3 | Масса не более, кг | Подробнее | Чертёж |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ЦГ-25Б (с бункером) | 25000 | 700 | 3000 | 10 | 14,6 | 22,8 | 1600 | 0,1 | 500 (s=5) | Подробнее | Чертёж ЦГ-25Б Паспорт ЦГ-25Б |
| ЦГ-35Б (с бункером) | 35000 | 920 | 3520 | 10 | 14,6 | 22,8 | 1900 | 0,2 | 780 (s=5) | Подробнее | Чертёж ЦГ-35Б Паспорт ЦГ-35Б |
| ЦГ-45Б (с бункером) | 45000 | 1065 | 4075 | 10 | 14,6 | 22,8 | 2130 | 0,28 | 1250 (s=6) | Подробнее | Чертёж ЦГ-45Б Паспорт ЦГ-45Б |
| ЦГ-60Б (с бункером) | 60000 | 1255 | 4900 | 10 | 14,6 | 22,8 | 2600 | 0,46 | 2900 (s=5) | Подробнее | Чертёж ЦГ-60Б Паспорт ЦГ-60Б |
| ЦГ-160Б (с бункером) | 160000 | 1990 | 7720 | 10 | 14,6 | 22,8 | 4150 | 1,65 | 5500 s=8 | Подробнее | Чертёж ЦГ-160Б Паспорт ЦГ-160Б |
| ЦГ-200Б (с бункером) | 200000 | 2220 | 8250 | 10 | 14,6 | 22,8 | 4650 | 2,5 | 7500 | Подробнее | Чертёж ЦГ-200Б Паспорт ЦГ-200Б |
| ЦГ-250Б (с бункером) | 250000 | 2490 | 9020 | 10 | 14,6 | 22,8 | 5400 | 3,9 | 9950 | Подробнее | Чертёж ЦГ-250Б Паспорт ЦГ-250Б |
| ЦГ-450Б (с бункером) | 450000 | 3360 | 11000 | 10 | 14,6 | 22,8 | 7200 | 10 | 15100 | Подробнее | Чертёж ЦГ-450Б Паспорт ЦГ-450Б |
| ЦГ-600Б (с бункером) | 600000 | 3820 | 12000 | 10 | 14,6 | 22,8 | 7600 | 12,2 | 23950 | Подробнее | Чертёж ЦГ-600Б Паспорт ЦГ-600Б |
| ЦГ-800Б (с бункером) | 800000 | 4420 | 13100 | 10 | 14,6 | 24,5 | 8800 | 23,2 | 28000 (s=10) | Подробнее | Чертёж ЦГ-800 Паспорт ЦГ-800Б |
| ЦГ-900Б (с бункером) | 900000 | 4500 | 13800 | 10 | 15,7 | 24,6 | 9100 | 25,0 | 33200 | Подробнее | Чертёж ЦГ-900Б Паспорт ЦГ-900Б |
