Циклон ЦН-11 предназначен для отчистки воздуха от средней и мелкой сухой пыли, образующейся в помольных и дробильных установках, при транспортировке сыпучих материалов, а также летучей золы.
Циклон ЦН-11 не рекомендуется применять для улавливания волокнистой и слипающейся пыли, а так же для улавливания влажных частиц и при возможности конденсации влаги внутри циклона. Выбор типоразмера Циклона ЦН-11 следует производить исхода из производительности вентустановки и допустимой величины потери давления в циклоне, которую рекомендуется применять в пределах 0,7—1,2 кПа.
При необходимости повышения эффективности циклона ЦН-11 верхний предел 1,2 кПа можно превысить, сообразуясь с общей величиной давления, которую может обеспечить вентилятор. Принимать потерю давления в циклоне ниже 0,5 кПа не рекомендуется из-за значительного уменьшения эффективности очистки воздуха.
Циклоны ЦН-11 следует устанавливать на всасывающей стороне вентустановки. Статическое давление при этом будет значительно меньше атмосферного и, ориентируясь на это давление и соответствующий ему расход воздуха во входном патрубке циклона, следует определить пропускную способность циклона по воздуху. При такой установке для снижения аэродинамического сопротивления рекомендуется устанвливать улитку-раскручиватель.
Ориентировочно эффективность Циклона ЦН-11 при очистке воздуха, запыленного обычной кварцевой пылью с величиной частиц более 10—20 мкм, следует принимать равной 85%.
Максимально допустимое разряжение — 5 кПа.
 Циклон ЦН-11 изготавливается правого и левого исполнения
Δp^опт, Па (при t_г = +20ºС) = 1350
ζ_ц(КГС) = 250

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ЦИКЛОНОВ ЦН11:

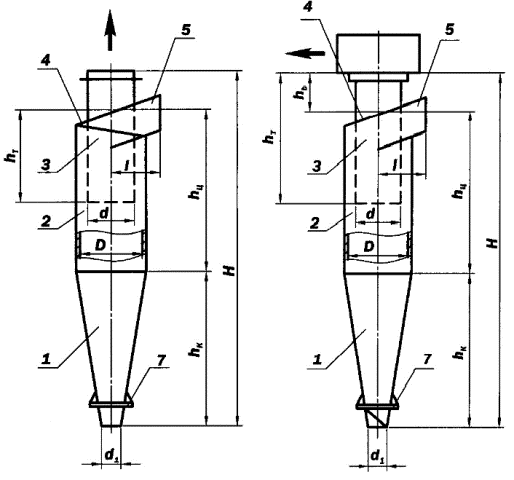

Циклон ЦН-11

ЦИКЛОН ЦН-11-1УП (С "Улиткой" и Пирамидальным Бункером)

ЦИКЛОН ЦН-11-4СВП (С Вертикальным Патрубком)

ЦИКЛОН ЦН-11-4СБП (С Боковым Патрубком)

Прайс Лист

Основные характеристики циклонов ЦН-11 (серия 5.904-26) для улавливания мелкой пыли



Наименование	Производи- тельность м3/час	Диаметр, мм	Высота, мм	Коэфф. гидравлического сопротивления ζц(КГС)	Скорость Vц, м/с	Скорость Vвх, м/с	Масса не более, кг	Подробнее	Чертёж
ЦН-11-400	1580	400	1870	250	3,5	22,0	39	Подробнее	Чертёж ЦН-11-400 Паспорт ЦН-11-400
ЦН-11-500	2475	500	2300	250	3,5	22,0	90	Подробнее	Чертёж ЦН-11-500 Паспорт ЦН-11-500
ЦН-11-630	3920	630	2870	250	3,5	22,0	140	Подробнее	Чертёж ЦН-11-630 Паспорт ЦН-11-630
ЦН-11-800	6330	800	2870	250	3,5	22,0	225	Подробнее	Чертёж ЦН-11-800 Паспорт ЦН-11-800

По заказу, могут быть изготовлены другие типоразмеры (не входящие в серию 5.904.26) с шагом диаметра 50 мм

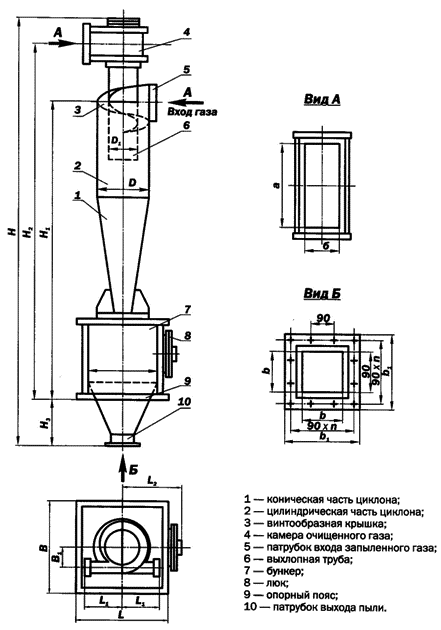

ЦИКЛОН ЦН-11-1УП (С "Улиткой" и Пирамидальным Бункером)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ ЦН-11-1УП ( серия 5.904-26)



Наименование	Производи-тельность м3/час	Длина, мм	Ширина, мм	Высота, мм	Коэфф. гидравлического сопротивления ζц(КГС)	Скорость Vц, м/с	Скорость Vвх, м/с	Масса не более, кг	Объём бункера, м3	Подробнее	Чертёж
ЦН-11-400х1УП	1580	900	900	3500	250	3,5	22,0	205 s[k2f5b3]	0,68	Подробнее	Чертёж ЦН-11-400х1УП Паспорт ЦН-11-400х1УП
ЦН-11-500х1УП	2475	900	900	4000	250	3,5	22,0	270 s[k3f5b3]	0,68	Подробнее	Чертёж ЦН-11-500х1УП Паспорт ЦН-11-500х1УП
ЦН-11-630х1УП	3920	1400	1400	5100	250	3,5	22,0	490 s[k3f5b3]	2,0	Подробнее	Чертёж ЦН-11-630х1УП Паспорт ЦН-11-630х1УП
ЦН-11-800х1УП	6330	1400	1400	6000	250	3,5	22,0	590 s[k3f5b3]	2,0	Подробнее	Чертёж ЦН-11-800х1УП Паспорт ЦН-11-800х1УП

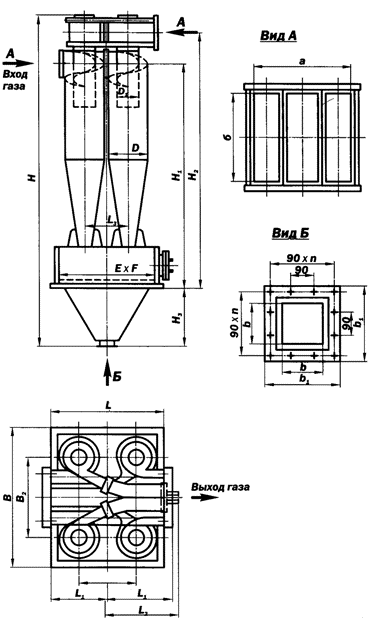

ЦИКЛОН ЦН-11-4СВП (С Вертикальным Патрубком)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ ЦН-11-4СВП

Наименование	Производительность по воздуху м3/ч	Габаритные размеры			Масса, кг
		А, мм	Б, мм	Высота, мм
ЦИКЛОН ЦН-11-400-4СВП	3620-4710	1250	1250	4340	697
ЦИКЛОН ЦН-11-500-4СПВ	5660-7360	1600	2000	5030	1077
ЦИКЛОН ЦН-11-630-4СВП	8980-11680	1600	2000	5650	1978
ЦИКЛОН ЦН-11-800-4СВП	14500-18200	2000	2500	6880	2943

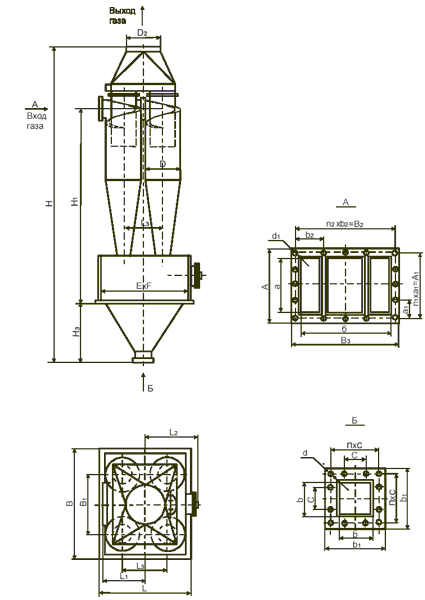

ЦИКЛОН ЦН-11-4СБП (С Боковым Патрубком)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ ЦН-11-4СВП

Наименование	Производительность по воздуху м3/ч	Габаритные размеры			Масса, кг
		A, мм	Б, мм	Высота, мм
ЦИКЛОН ЦН-11-400-4СБП	3620-4710	1250	1250	3990	668
ЦИКЛОН ЦН-11-500-4СБП	5660-7360	1600	2000	4600	1039
ЦИКЛОН ЦН-11-630-4СБП	8980-11680	1600	2000	5280	1943
ЦИКЛОН ЦН-11-800-4СБП	14500-18200	2000	2500	6580	2922
